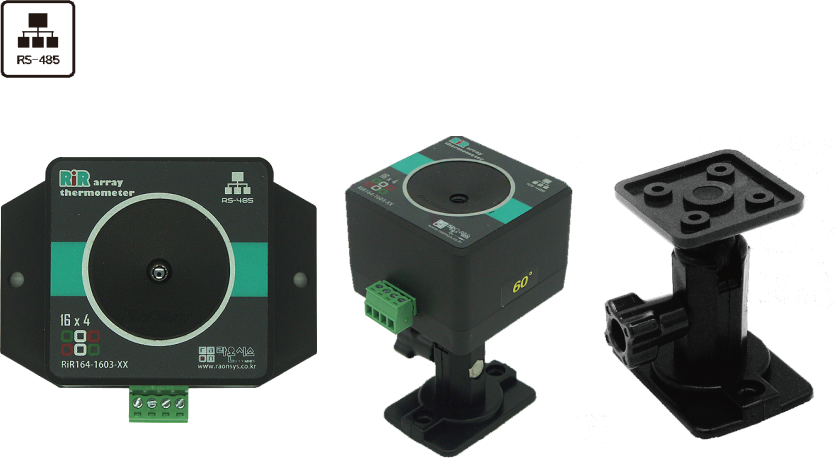

RiR array thermometer
특허등록
Model No.
RiR164-1505-XX(Circle type) / RiR164-1603-XX(Square type) / RaFXB-100(Adjust Fixing
Bracket)
⦁ 적외선 온도센서로서 종래제품의 1point온도 측정에 비해 Array point(64)로 구성
⦁ 넓은 FOV를 가져 하나로 물체 표면온도와 주변온도를 함께 측정
⦁ 측정 물체에 적합한 방사율(Emissivity) 조절이 가능
FOV 선정
120 ° : 설치거리 = 측정크기 X 0.2866
60 ° : 설치거리 = 측정크기 X 0.866
40 ° : 설치거리 = 측정크기 X 1.3737
제품 제원
General
- ⦁ 제품 크기 (mm)
- RiR164-1603-XX : 60(89)W x 61H x 48.5D
- RiR164-1603-XX + RaFXB-100 : 60W x 61H x 103D
- ⦁ Supply Voltage : DC5V (자체전원)
- ⦁ Operating Temperature : -20 ~ 80℃
Specification
- ⦁ 64point (16x4)
- ⦁ PTAT type
- ⦁ Range : -20...300℃
- ⦁ Resolution : 0.1℃
- ⦁ Emissivity : 0.10…1.00
- ⦁ Response rates : 0.2sec
- ⦁ Output Interface : RS-485
- ⦁ FOV : 40 °, 60 °, 120 ° 의 3가지 모델
Function
- ⦁ 가볍고 취부 간단
- ⦁ 전원 Interface Connector 사용
- ⦁ RS-485통신
제품 치수
Model No.
RiR164-1603-XX (Square type)

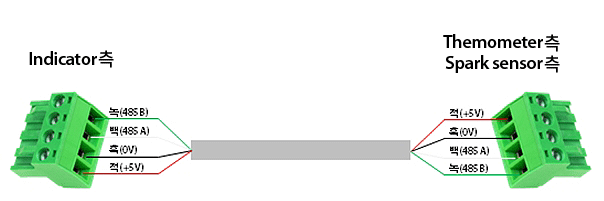

Interface Cable 결선도

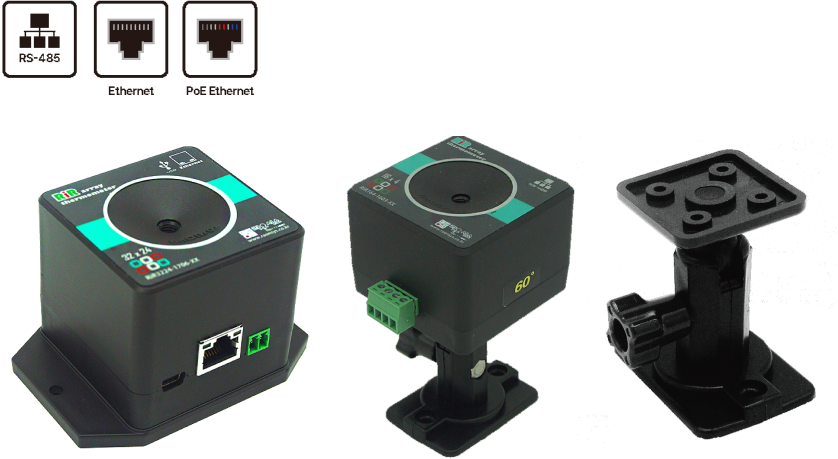

RiR array thermometer(적외선) - 32X24
Model No.
RiR3224-1706R-XX(RS-485) / RiR3224-1706E-XX(Ethernet) / RiR3224-1603-XX(XX→01 : 55˚×35˚, 02 : 110˚×75˚ /
Option : RaFXB-100(Adjust Fixing Bracket)
Option : RaFXB-100(Adjust Fixing Bracket)
RiR array thermometer (적외선)
⦁ 저 해상도 열화상 온도센서 Array 768Pixel
⦁ 32×24Pixel로 소형 물체도 측정 가능
⦁ 다양한 FOV를 가져 설치 조건 유리 55˚×35˚ 110˚×75˚
⦁ 넓은 화각을 가져 설치 간격이 좁은 곳에 최적 (고·저압반)
⦁ 물체 표면 온도와 주변 온도를 함께 측정
⦁ Indicator에서 전원 공급(RS-485 타입만 전원 별도 불필요)
⦁ Modbus 프로토콜 지원 (RS-485) TCP/IP
⦁ 측정 물체에 적합한 방사율 조절이 가능
[FOV 선정]
110 ° : 설치거리 = 측정크기 X 0.35
55 ° : 설치거리 = 측정크기 X 0.96
제품 제원
General
- ⦁ 제품 크기 : 60(89)W × 60H × 58D(TCP/IP)
- ⦁ 제품 크기 : 60(89)W × 60H × 50D(RS-485)
- ⦁ Supply Voltage : POE(IEE 802.3af) or DC 5...12V 입력(Ethernet)
- ⦁ Supply Voltage : DC5...12V 입력(RS-485) (Indicator 연동시 별도 전원 불필요)
- ⦁ Supply Voltage : POE(IEE 802.3af) or DC 5...12V 입력(Ethernet)
- ⦁ Operating Temperature : -10 ~ 70℃
Specification
- ⦁ 768point (32x24)
- ⦁ Emissivity : 0.10…1.00
- ⦁ Accuracy : 3%
- ⦁ Response rates : 1sec
- ⦁ PTAT type
- ⦁ Output Interface : TCP/IP, RS-485
- ⦁ Range : -20...300℃
- ⦁ FOV : 55˚×35˚ 110˚×75˚
- ⦁ Resolution : 0.1℃
Function
- ⦁ 가볍고 취부 간단
- ⦁ 전원 Interface Connector 사용
- ⦁ Ethernet, RS-485통신
제품 치수
Model No.
RiR3224-1706R-XX (Square type) / RiR3224-1706E-XX (Square type)
Interface Cable 결선도

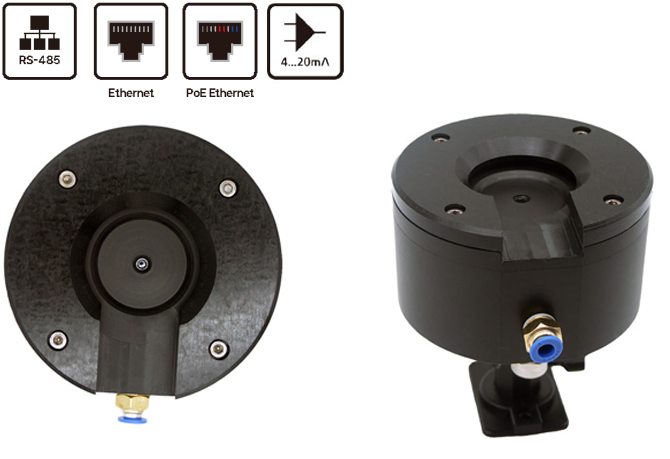

RiR array thermometer ARJ(열화상 센서)
Model No.
RiR3224-1805R-ARJ(RS-485 Type) / RiR3224-1805E-ARJ(Ethernet Type) / RiR3224-1805A-ARJ(4…20mA Type)
RiR array thermometer ARJ(열화상 센서)
⦁ 32 X 24 제품과 동일한 퍼포먼스 제공
⦁ 기존 열화상 카메라의 취약점인 렌즈 방진 부분 개선 제품
⦁ 공기 분사로 열화상 렌즈 부위에 들어오는 수분, 먼지를 막는 방식
⦁ Purge용 Air Line 별도 공급
⦁ Indicator 에서 전원 공급 (RS-485 타입만 별도 전원 불필요)
[FOV 선정]
110 ° : 설치거리 = 측정크기 X 0.35
55 ° : 설치거리 = 측정크기 X 0.96
제품 제원
General
- ⦁ 제품 크기 : Ø110 x 62D(mm)
- ⦁ Supply Voltage : POE(IEE 802.3af) or DC 5...12V 입력(Ethernet)
⦁ Supply Voltage : DC5...12V 입력(Indicator 연동시 별도 전원 불필요)(RS-485) - ⦁ Supply Voltage : DC24V 입력(4…20mA)
- ⦁ Operating Temperature : -10 ~ 70℃
- ⦁ 전선 길이: 10M(Standard)
- ⦁ 에어 호스 크기: Ø6
Specification
- ⦁ 768point (32x24)
- ⦁ Air Injection type
- ⦁ Range : -20...300℃
- ⦁ Resolution : 0.1℃
- ⦁ Emissivity : 0.10…1.00
- ⦁ Response rates : 1sec
- ⦁ Output Interface : RS-485, Ethernet, 4…20mA
- ⦁ FOV : 55° X 35° / 110° X 75°
Function
- ⦁ RS-485통신, Ethernet 통신, 4...20mA
- ⦁ 렌즈 방진 기능
- ⦁ Ball Type Bracket 부착으로 각도 조절 용이
- ⦁ 렌즈 부위 Air Shower를 통해 온도 측정 / 방해요소(dust, mist 등)제거

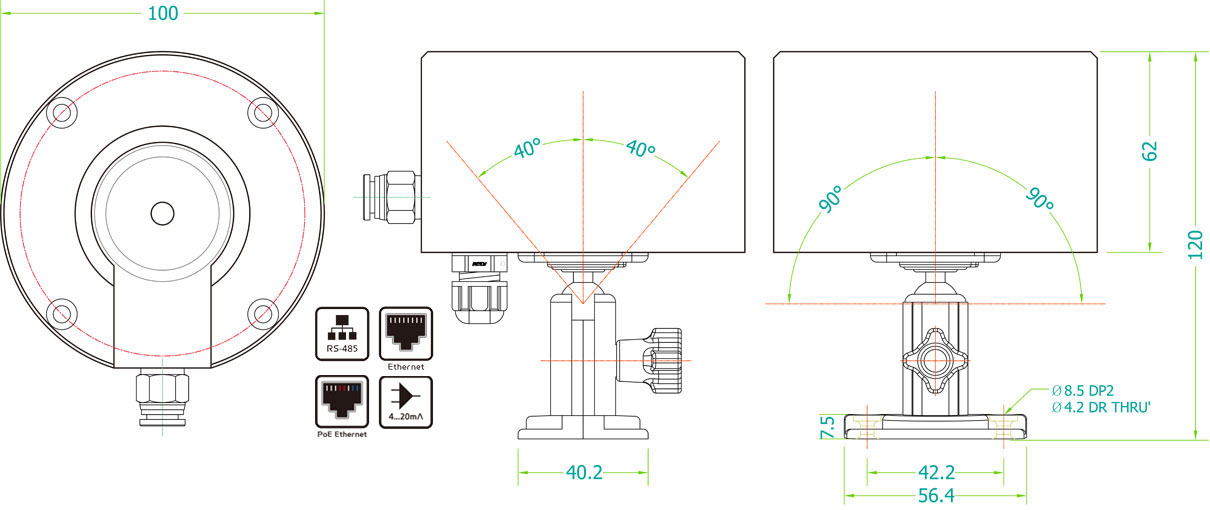

제품 치수
Model No.
RiR3224-1805R-ARJ (32x24=768pixel)

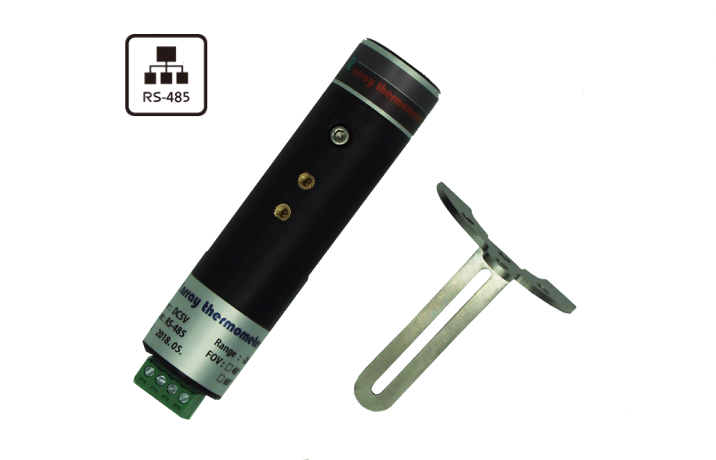

RiR array thermometer Circle(적외선) - 32X24
Model No.
RiR3224-1603-XX(RS-485)
RiR array thermometer (적외선)
⦁ 적외선 온도 센서로, RiR164-1603-XX (Square type)의 64point 온도 측정에 비해 12배 해상도를 가진 Array point 32X24(768point)로 구성
⦁ 넓은 FOV(55 ° x 35 °, 110 ° x 75 °) 와 32X24 pixel을 가져 소형 물체도 측정 가능
⦁ 측정 물체에 적합한 방사율(Emissivity) 조절이 가능
⦁ 권선형 모터의 온도 측정에 적합한 설치 구조
[FOV 선정]
110 ° : 설치거리 = 측정크기 X 0.35
55 ° : 설치거리 = 측정크기 X 0.96
제품 제원
General
- ⦁ 제품 크기(mm) : Ø32 x 120
- ⦁ Supply Voltage : DC5V (자체전원)
- ⦁ Operating Temperature : -20 ~ 80℃
Specification
- ⦁ 768point (32x24)
- ⦁ PTAT type
- ⦁ Range : -20...300℃
- ⦁ Resolution : 0.1℃
- ⦁ Emissivity : 0.10…1.00
- ⦁ Response rates : 0.2sec
- ⦁ Output Interface : RS-485
- ⦁ FOV : 55 °, 110 °의 2가지 모델
Function
- ⦁ 가볍고 취부 간단
- ⦁ 전원 Interface Connector 사용
- ⦁ RS-485통신

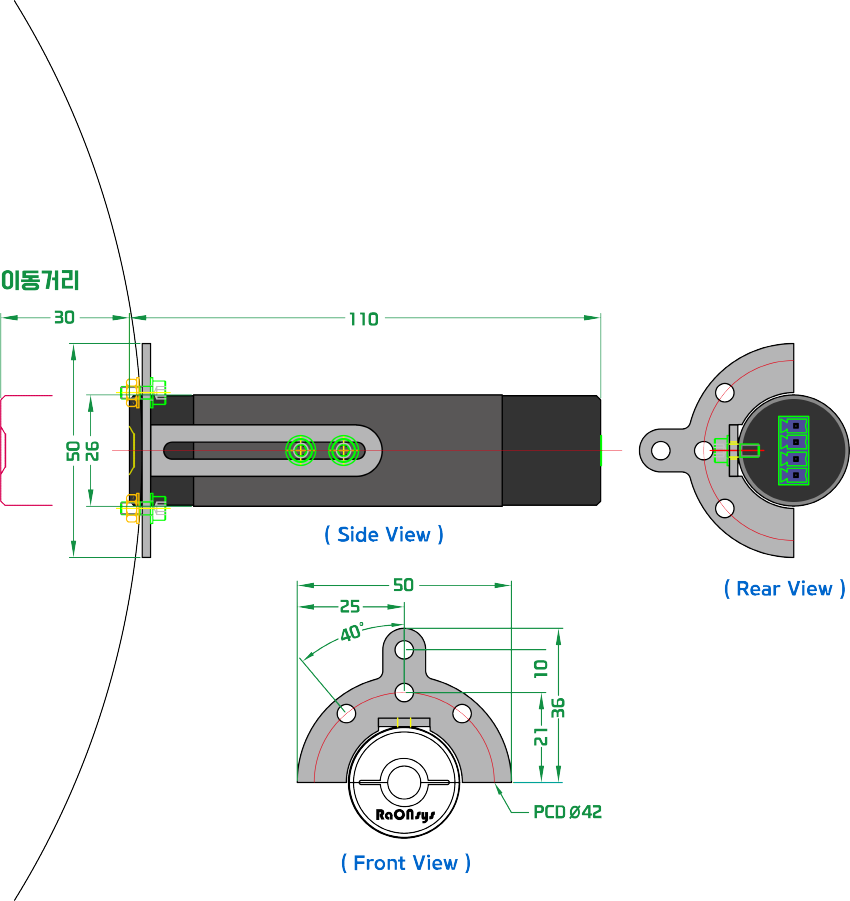

제품 치수
Model No.
RiR3224-1603R-XX (Circle)
Interface Cable 결선도
