Indicator & Converter(통합 인디게이터)
특허등록
Model No.
RaIR3216-2010ID8&1 / RaINFC1-5M (Interface Cable) - Option
⦁ TFT LCD & Touch 제품으로 시인성 강화 제품
⦁ Detail View, 영상 처리 기능 지원
⦁ 8ea 열화상 센서 연결 가능 - 알람 설정에 따른 2ea 릴레이 출력 (dry contact)
⦁ Over Temp, Diff temp(편차 온도) 설정 가능
⦁ MODBUS 프로토콜 지원 (RS-485)
제품 제원
General
- ⦁ Supply Voltage : AC 90 ~ 230V / 5W
- ⦁ Operating Temperature : -20 ~ 70℃
Specification
- TFT LCD
- ⦁ 65K color(16bit, RGB-565)
- ⦁ 터치 지원
- RS-485
- ⦁ Multi-Drop type / Data Rate : 10Mbps
- ⦁ Max. length : Approx.1Km
Function
- ⦁ R,S,T 상별(OT, 편차), Spark 알람, 릴레이 출력 표시
- ⦁ 상별 최고온도, 주변온도 표시
- ⦁ 통신 상태 표시
- ⦁ Button(Mode, Reset, Enter)
- ⦁ Detail View 지원 min, max 설정으로 시인성 증대
- ⦁ 영상 처리 화면 지원(적외선 카메라 기능) 16X4 → 64X16, 32X24 → 128 * 84
- ⦁ 현재 온도가 경고 온도에 얼마나 근접한지 표시 해주는 온도 상태바 지원
- ⦁ 팝업 알람을 통해 시인성 강조
화면 구성

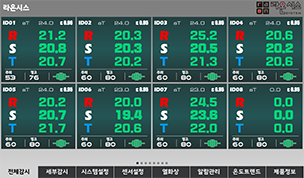

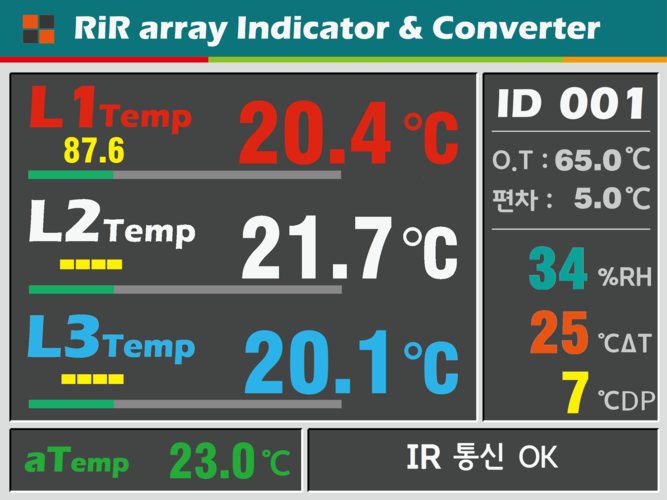

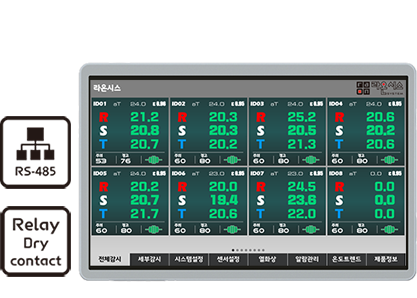

통합 모니터링 화면

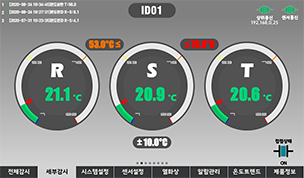

상세 모니터링 화면

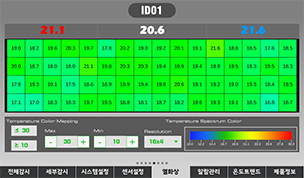

16 x 4 디테일 화면

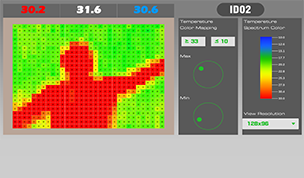

32 x 24 디테일 화면
16 x 4 디테일 화면

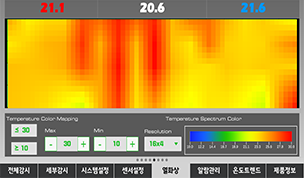

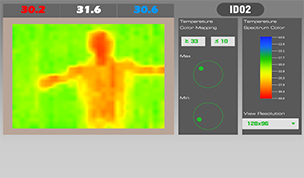

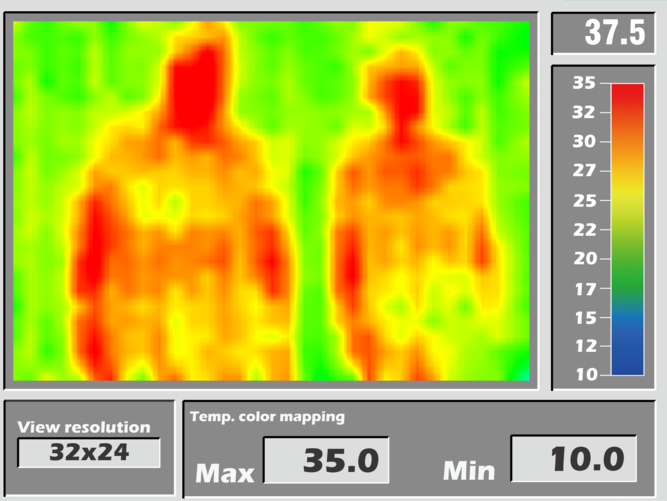

32 x 24 열화상 화면

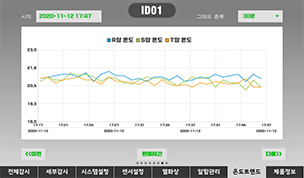

온도 Trend 화면

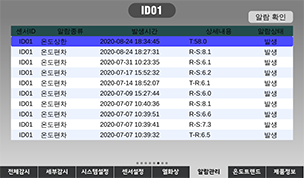

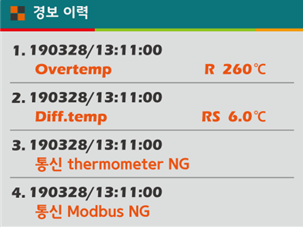

경보 이력 화면

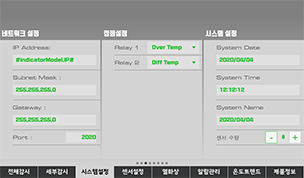

시스템 설정 화면

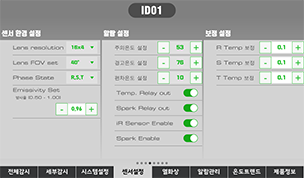

센서 설정 화면

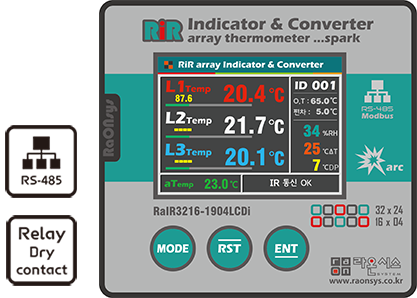

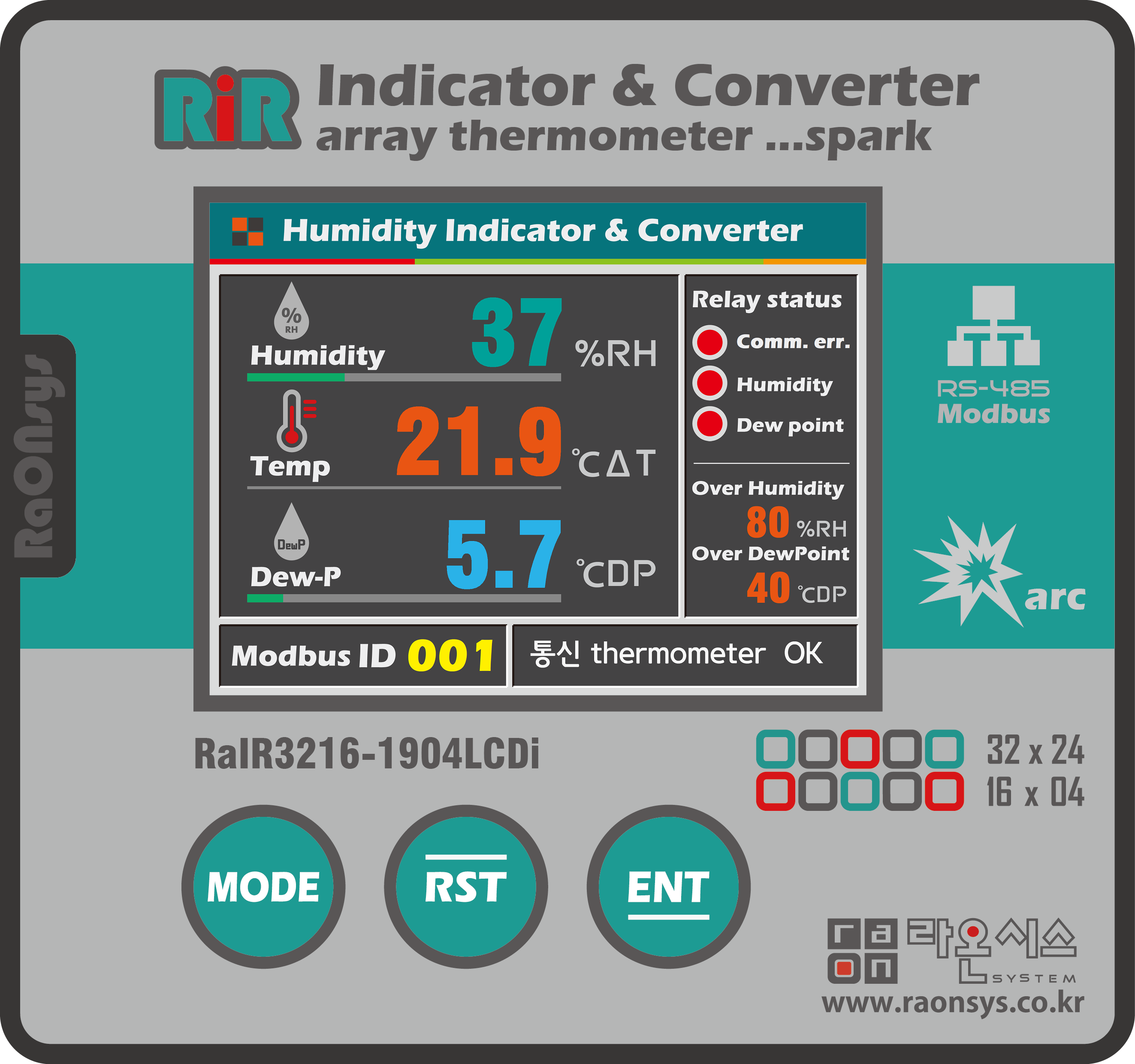

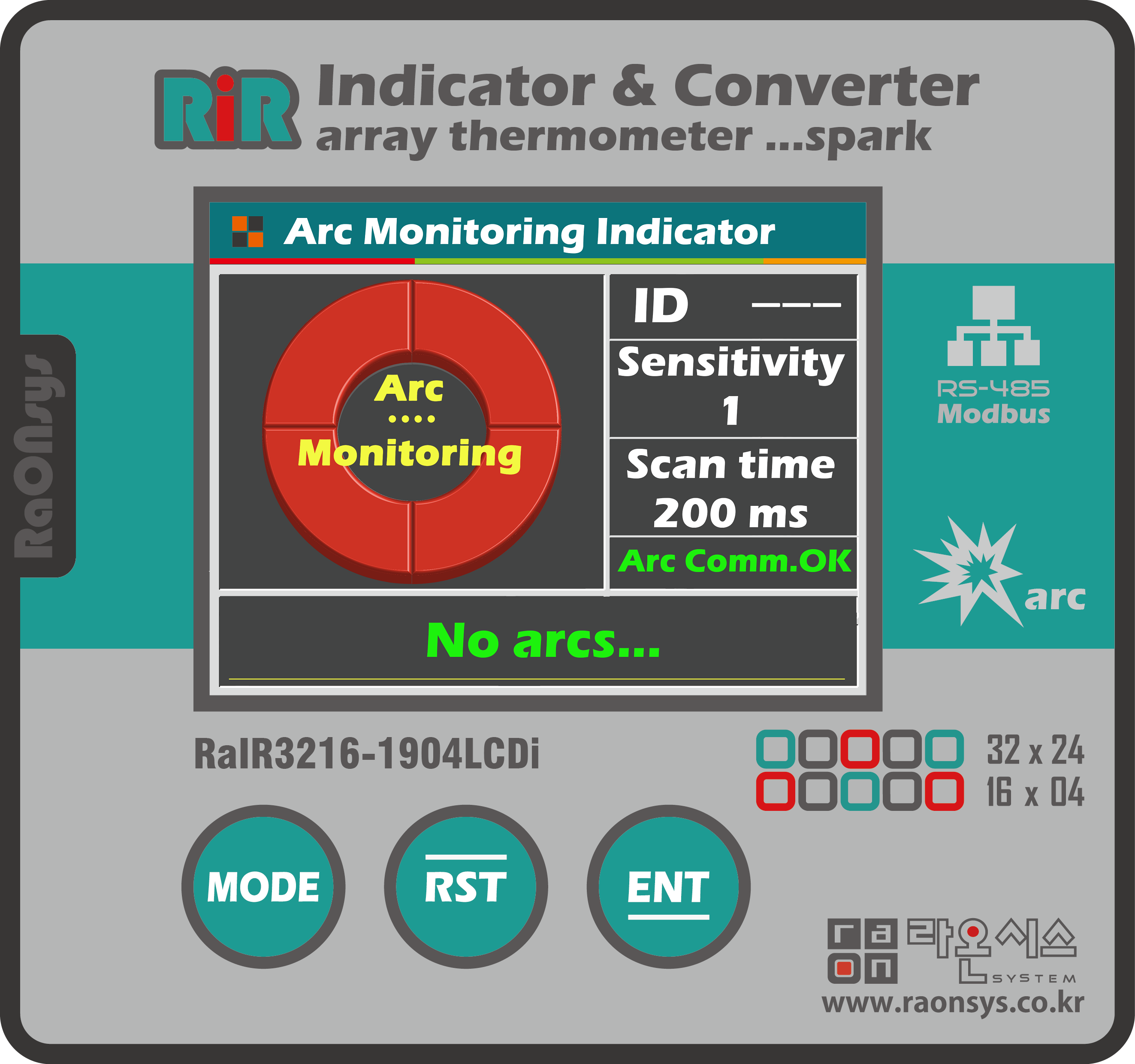

Indicator & Converter(TFT LCD & Touch Type)
특허등록
Model No.
RaIR3216-1904LCDi / RaIR3216-1904LCDiO(4…20mA) / RaIR3216-1904LCDiZ(Zigbee 802.15.4) /
RaINFC1-5M (Interface Cable) - Optionn
⦁ TFT LCD & Touch 제품으로 시인성 강화 제품
⦁ Detail View, 영상 처리 기능 지원
⦁ 상별(R, S, T) 온도 표시 및 주변온도를 하나로 감시
⦁ 알람 설정에 따른 2ea 릴레이 출력 (dry contact)
⦁ Over Temp, Diff temp(편차 온도) 설정 가능
⦁ MODBUS 프로토콜 지원 (RS-485)
제품 제원
General
- ⦁ 제품 크기 : 112W x 105H x 55D
- ⦁ Supply Voltage : AC 90 ~ 230V / 5W
- ⦁ Operating Temperature : -20 ~ 70℃
Specification
- TFT LCD
- ⦁ 65K color(16bit, RGB-565)
- ⦁ 터치 지원
- RS-485
- ⦁ Multi-Drop type / Data Rate : 10Mbps
- ⦁ Max. length : Approx.1Km
Function
- ⦁ R,S,T 상별(OT, 편차), Spark 알람, 릴레이 출력 표시
- ⦁ 상별 최고온도, 주변온도 표시
- ⦁ 통신 상태 표시
- ⦁ Button(Mode, Reset, Enter)
- ⦁ Detail View 지원 min, max 설정으로 시인성 증대
- ⦁ 영상 처리 화면 지원(적외선 카메라 기능) 16X4 → 64X16, 32X24 → 128 * 84
- ⦁ 알람 로그 기록
- ⦁ 현재 온도가 경고 온도에 얼마나 근접한지 표시 해주는 온도 상태바 지원
- ⦁ 팝업 알람을 통해 시인성 강조

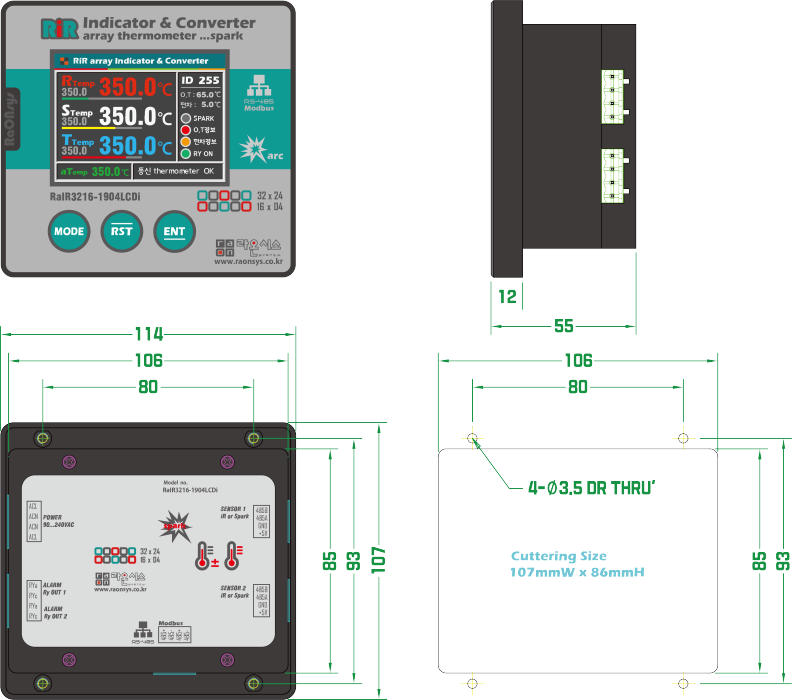

제품 치수
화면 구성
메인 화면
디테일 화면

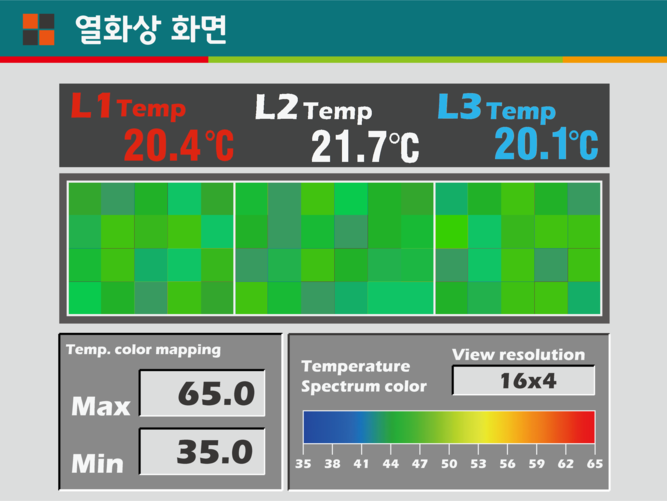

열화상 화면

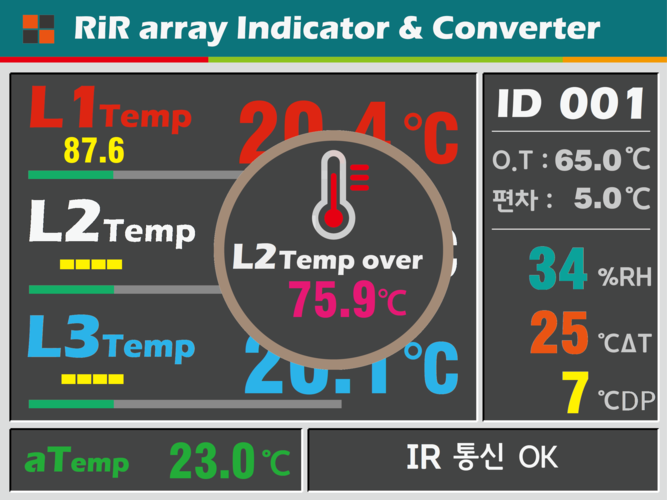

팝업 알람
경보 이력 확인

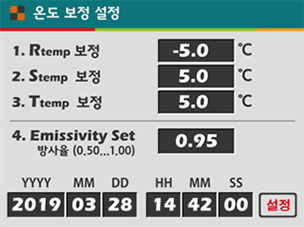

온도 보정 설정

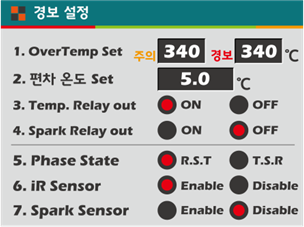

경보 설정

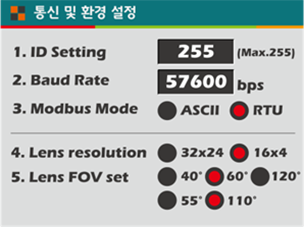

통신 및 환경설정
Indicator & Converter (CLCD)
특허등록
Model No.

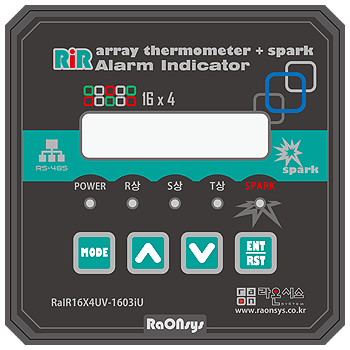

RaIR16X4UV-1603i(Single) /
RaIR16X4UV-1603iU(SCADA) /
RaINFC1-5M(Interface Cable) - 별매
⦁ Zigbee or RS-485 to RS-485 변환 장치(무선과 유선을 연결)
⦁ Cubcie 상별(R,S,T)온도표시 및 주변온도를 하나로 감시(iR+Spark 동시 감시)
⦁ 온도, 상태표시 및 설정, 통신방식 변경
⦁ MODBUS 프로토콜 지원(RS-485)
제품 제원
General
- ⦁ 제품 크기 : 120W x 120H x 65D
- ⦁ Supply Voltage : AC 90 ~ 230V / 5W
- ⦁ Operating Temperature : -20 ~ 70℃
Specification
- Zigbee
- ⦁ Freq. Band : ISM 2.4GHz / RF Data Rate : 250Kbps
- ⦁ Sight Range : 200m / Network : Mesh type
- ⦁ Max. length : Approx.300m
- RS-485
- ⦁ Multi-Drop type / Data Rate : 10Mbps
- ⦁ Max. length : Approx.300m
Function
- ⦁ R,S,T상별LED, Spark LED
- ⦁ Set Button
- ⦁ Max 온도, 주변온도 표시
- ⦁ Over Temp설정, 상별 편차 온도(급격) 설정
- ⦁ 통신방식 설정, 단독 사용 가능
- ⦁ 알람 설정에 따른 Relay 출력 (Dry Contact)

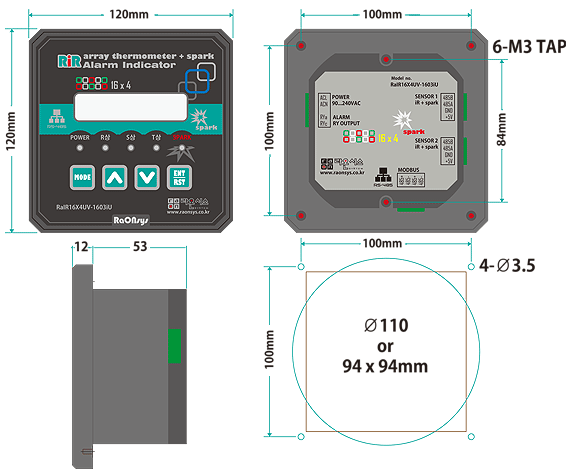

제품 치수
