기타 Converter
Model No.

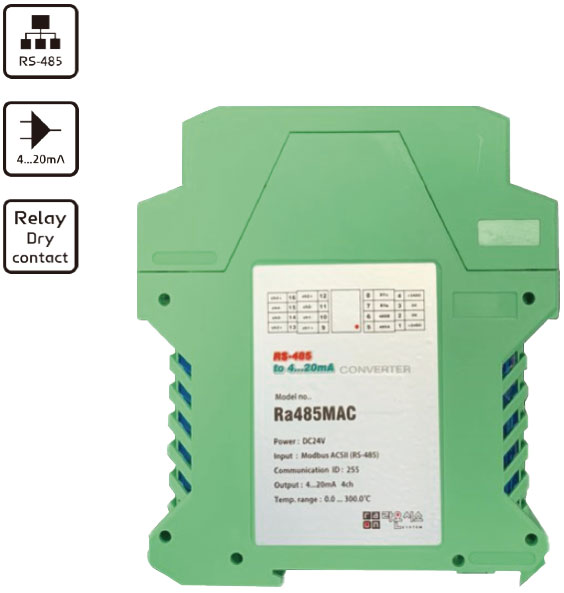

Ra485MAC
⦁ 전원 24VDC 별도 공급
⦁ 온도센서 데이터 4…20mA 출력
⦁ 각상(R, S, T), 주변온도(aT) 4가지 온도 데이터 출력(4 채널)
⦁ Select 스위치로 원하는 데이터만 수집가능
⦁ 해당 채널 Open Loop 일 때, LED 점등 및 릴레이 출력 1ea(Dry Contact)
제품 제원
General
- ⦁ Dimensions : 99.W x 114.6H X 22.7D (mm)
- ⦁ Input Power : DC 24V 입력
- ⦁ Operating : -20 ~ 70 ℃
Specification
- RS-485
- ⦁ ulti-Drop type
- ⦁ Data Rate : 10Mbps
- ⦁ Max. length : Approx.500m
- 4…20mA
- ⦁ Two Wire 4…20mA current loop
- ⦁ Degree Range : 0℃ → 4mA / 300℃ → 20mA
Function
- ⦁ Open Loop 일 경우 해당 채널 LED 점멸 및 Relay 동작
- ⦁ 상태 LED(Open Loop 4ea, Relay 1ea)
- ⦁ Dry contact 1ea
제품 치수

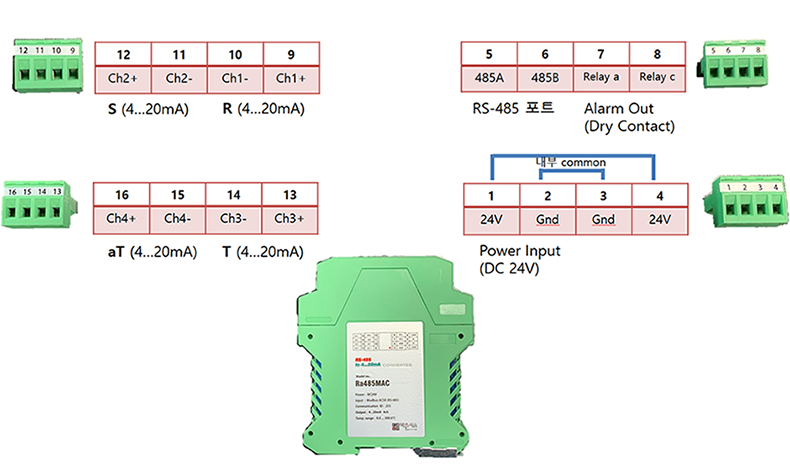

커넥팅 정보
