Intergrated Fire Monitoring System(S/W)
Model No.
RaETNGW120(Win version)
- 실시간 감시 및 설비 관리 ( 온도 변화 및 아크 감지 등을 실시간 확인)
- 유저 친화적 UI를 사용하여 데이터 시각화
- 정확한 발열 부위 감지 (고해상도 / Detail View 기능)
- 트랜드 그래프를 활용한 데이터 시각화로 분석 및 예측
- 문제가 있는 설비를 한눈에 쉽게 파악(네트워크 구성도)
- 팝업, 화면 전환, 음성 알람 등 다양한 방식으로 신속히 알람 전달
- 과거 알람 데이터를 이용해 원인 분석 및 사전 점검
- 지능형 화재 예지ㅣ 메시지를 이용하여 설비의 비정상, 화재 발생 가능성 알림
제품 제원
Supported operating systems
- Windows 11
Function
- 실시간 감시 및 저장
- Detail View로 실시간 발열 부위 확인
- Trend Graph(분 단위 3달 저장)
- 그룹 / 전체 네트워크 구성도 제공
- 팝업, 화면 전환, 음성으로 알람 전달
- 알람 이력 기능으로 과거 알람 확인
PC권장사양 (* PC별도구매)
- HP Workstation
화면 구성

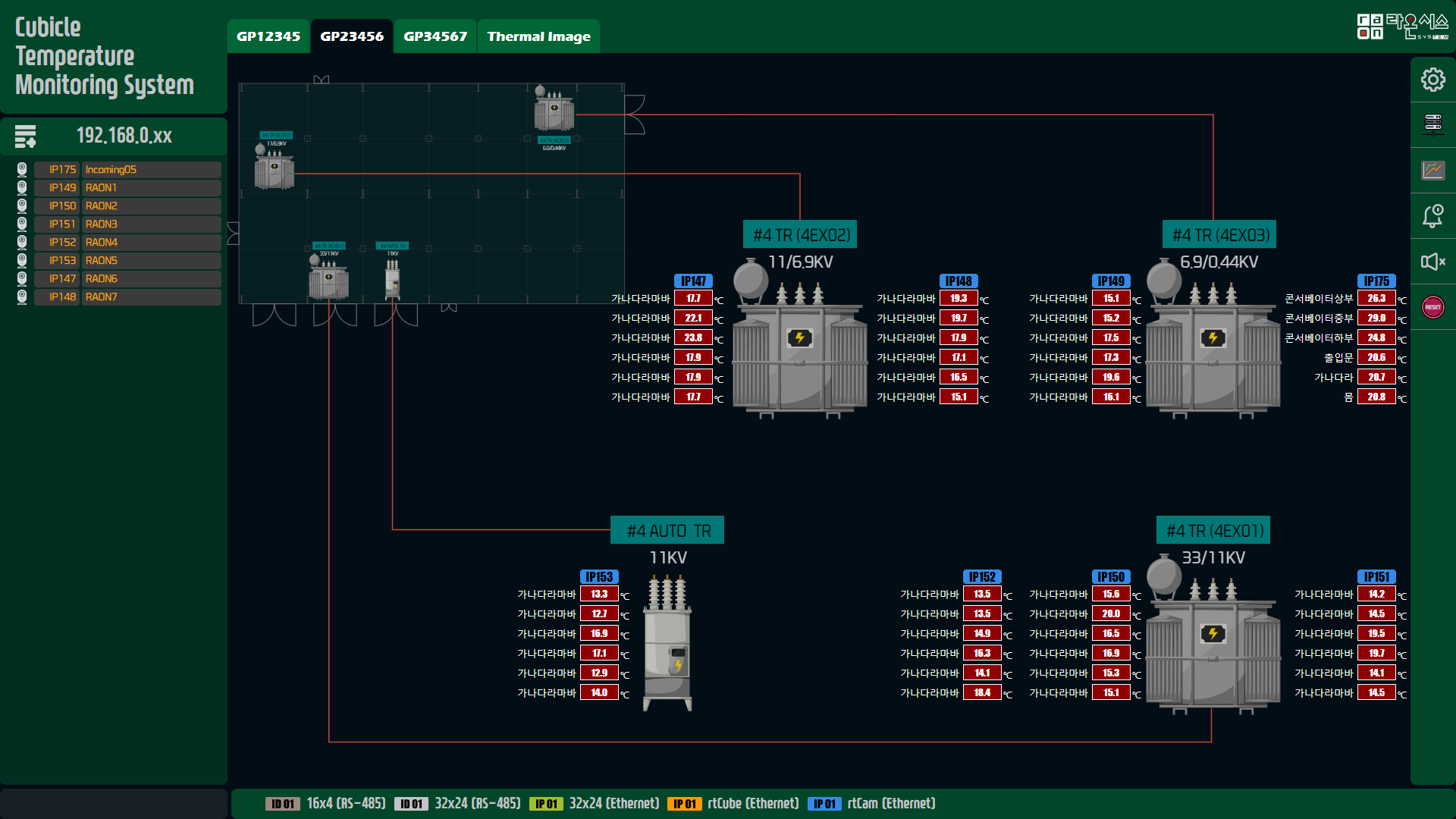

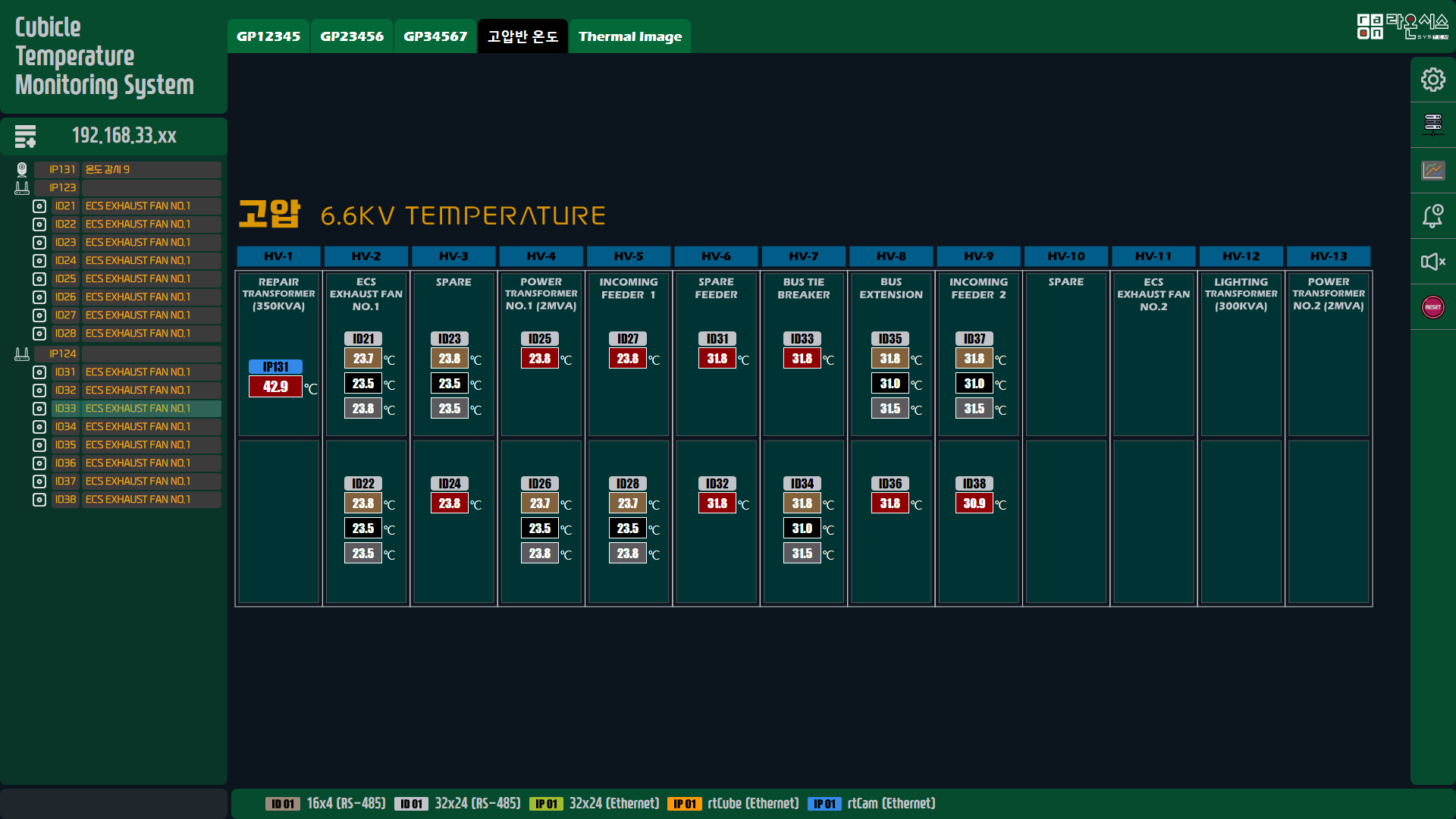

메인화면
메인화면

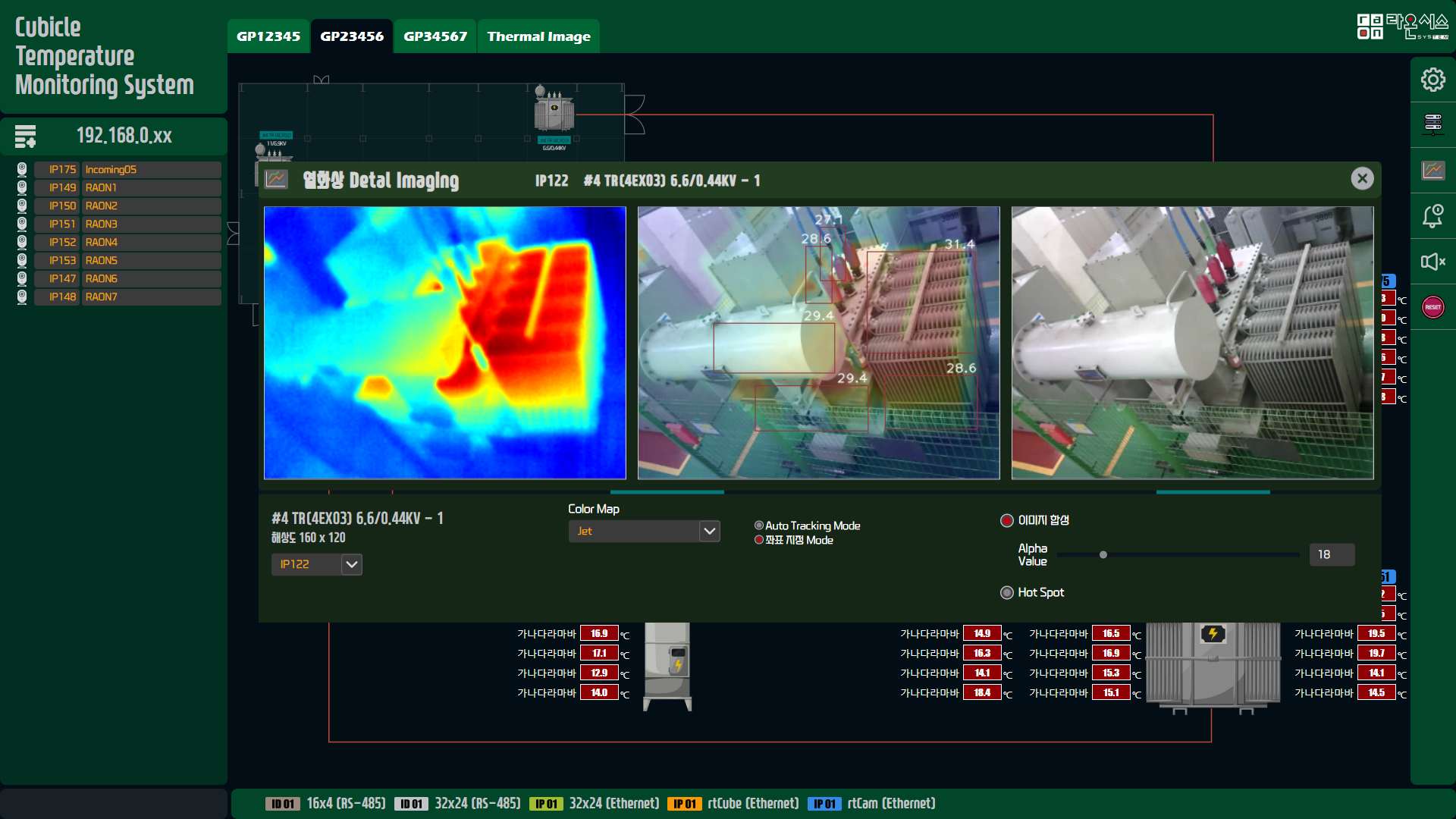

rtCam 상세화면(이미지 합성)
rtCam 상세화면(Hot Spot)

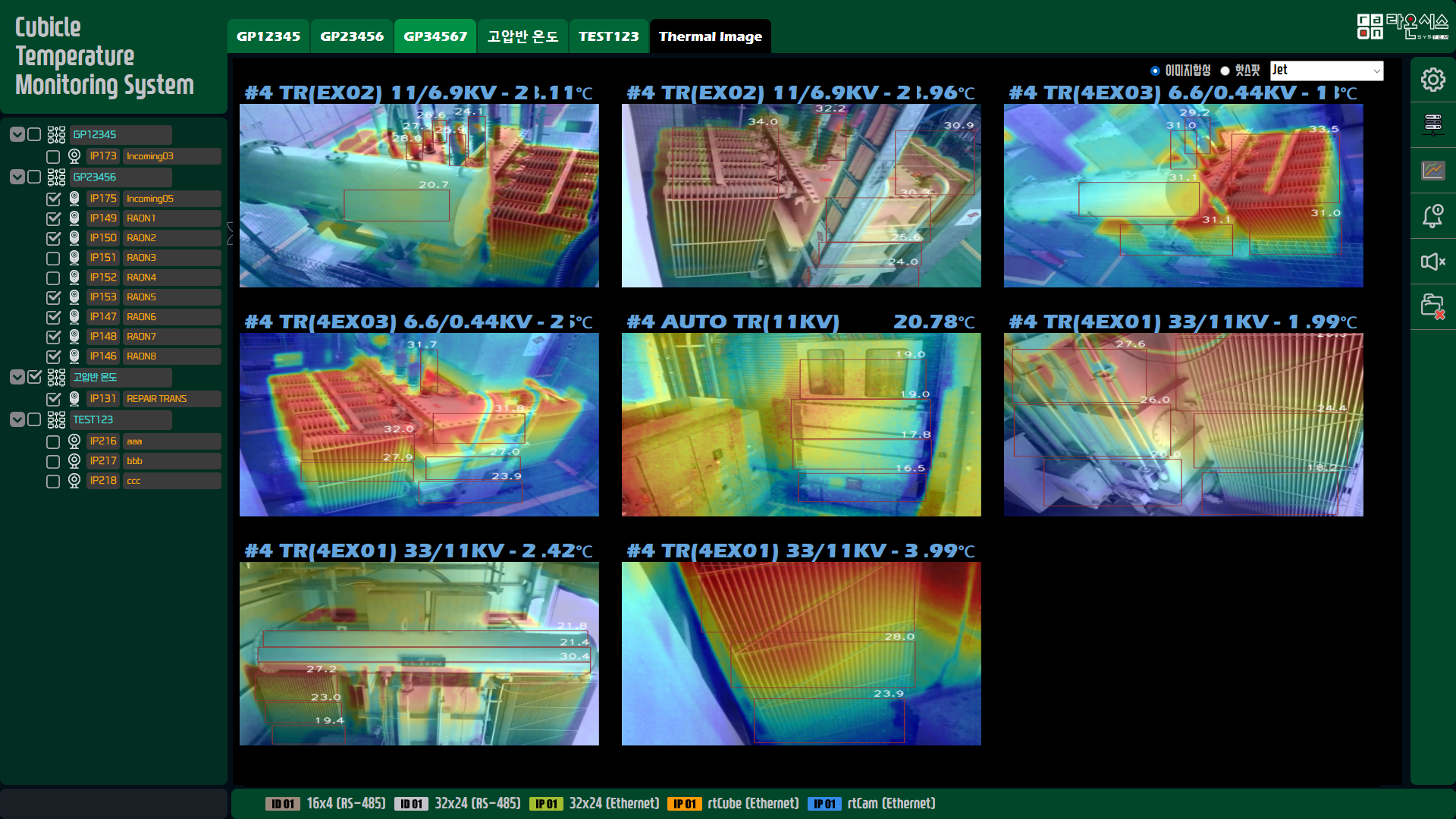

Thermal Image(이미지합성)

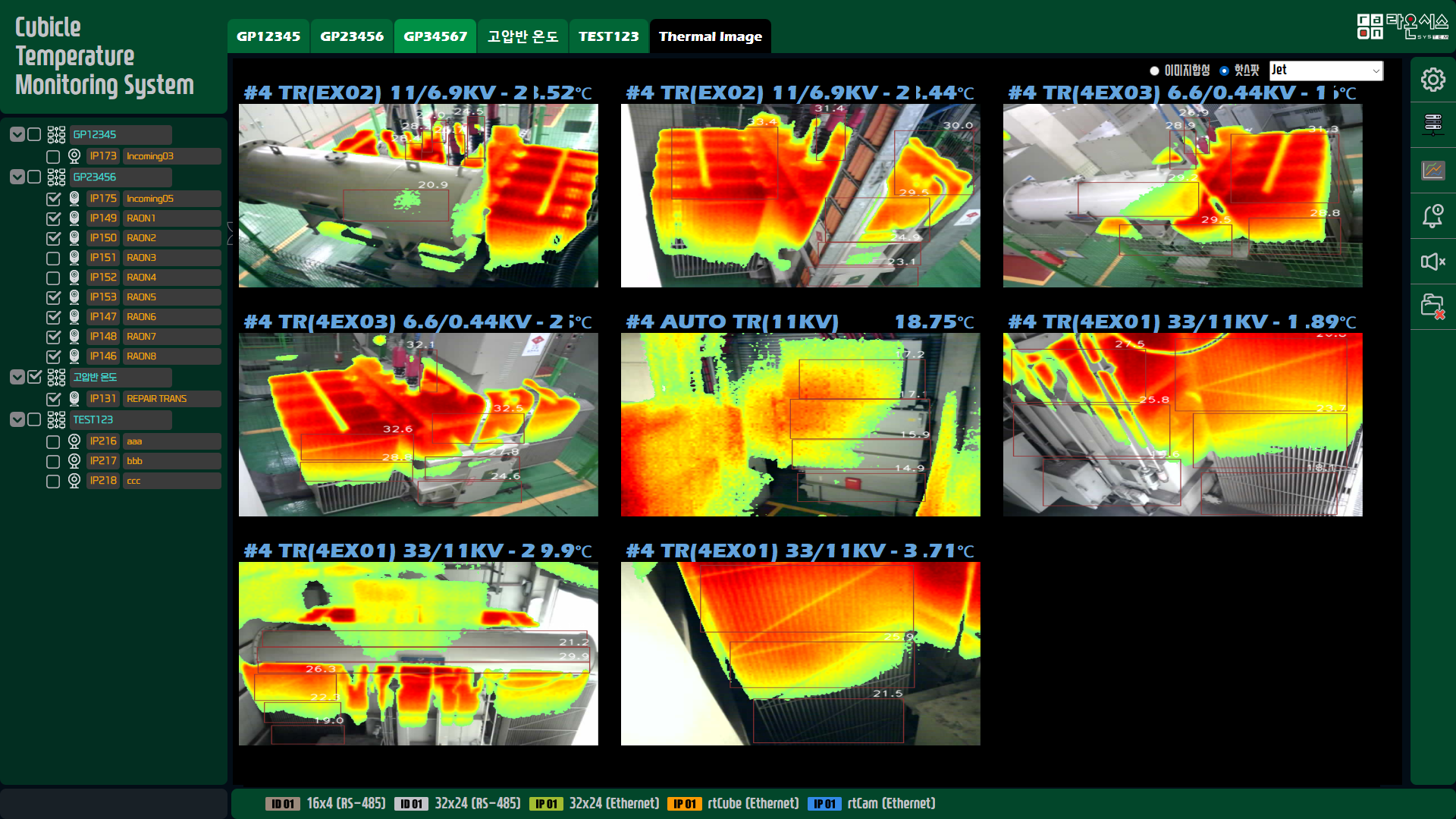

Thermal Image(Hot Spot)

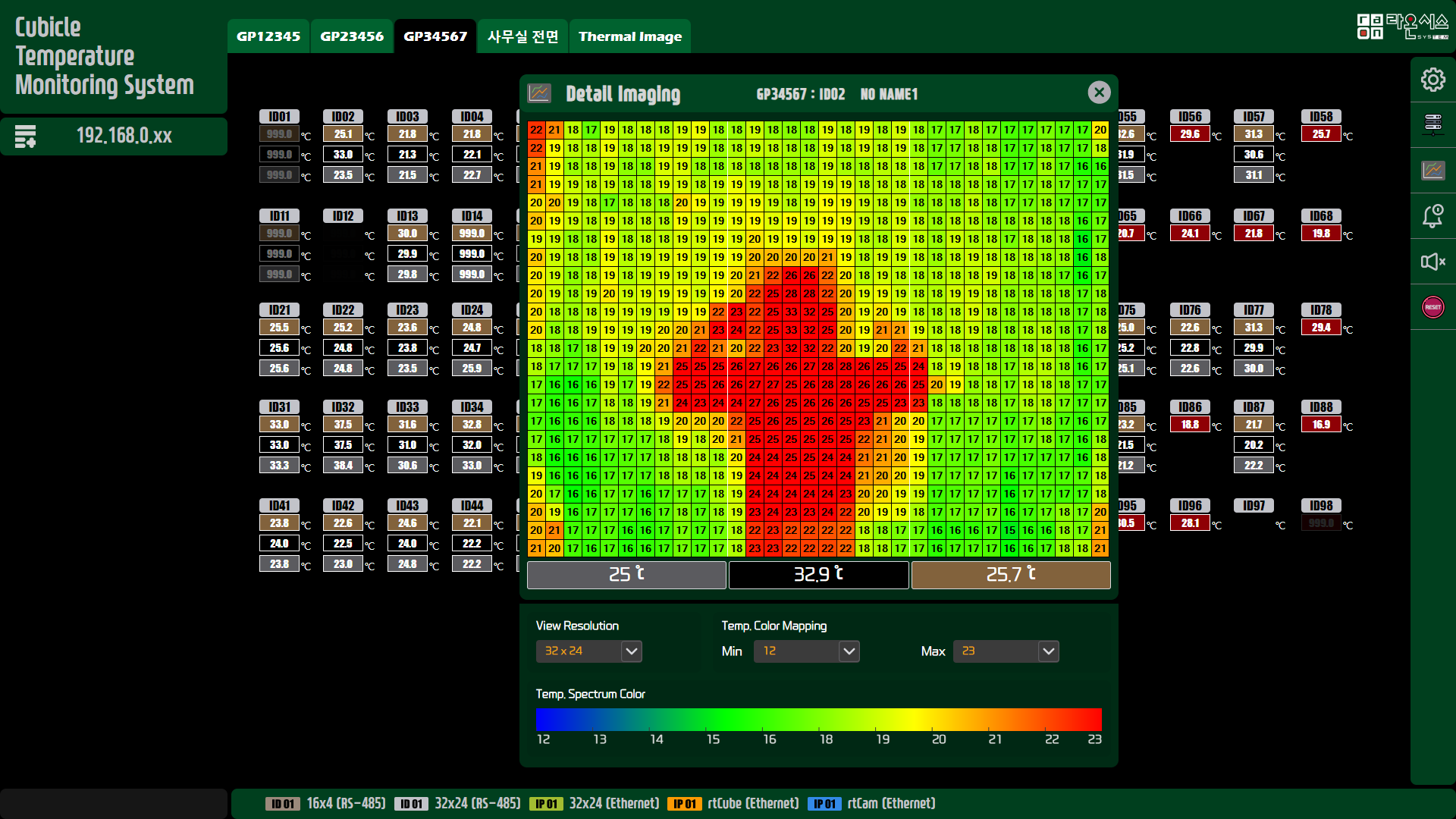

3224 상세화면

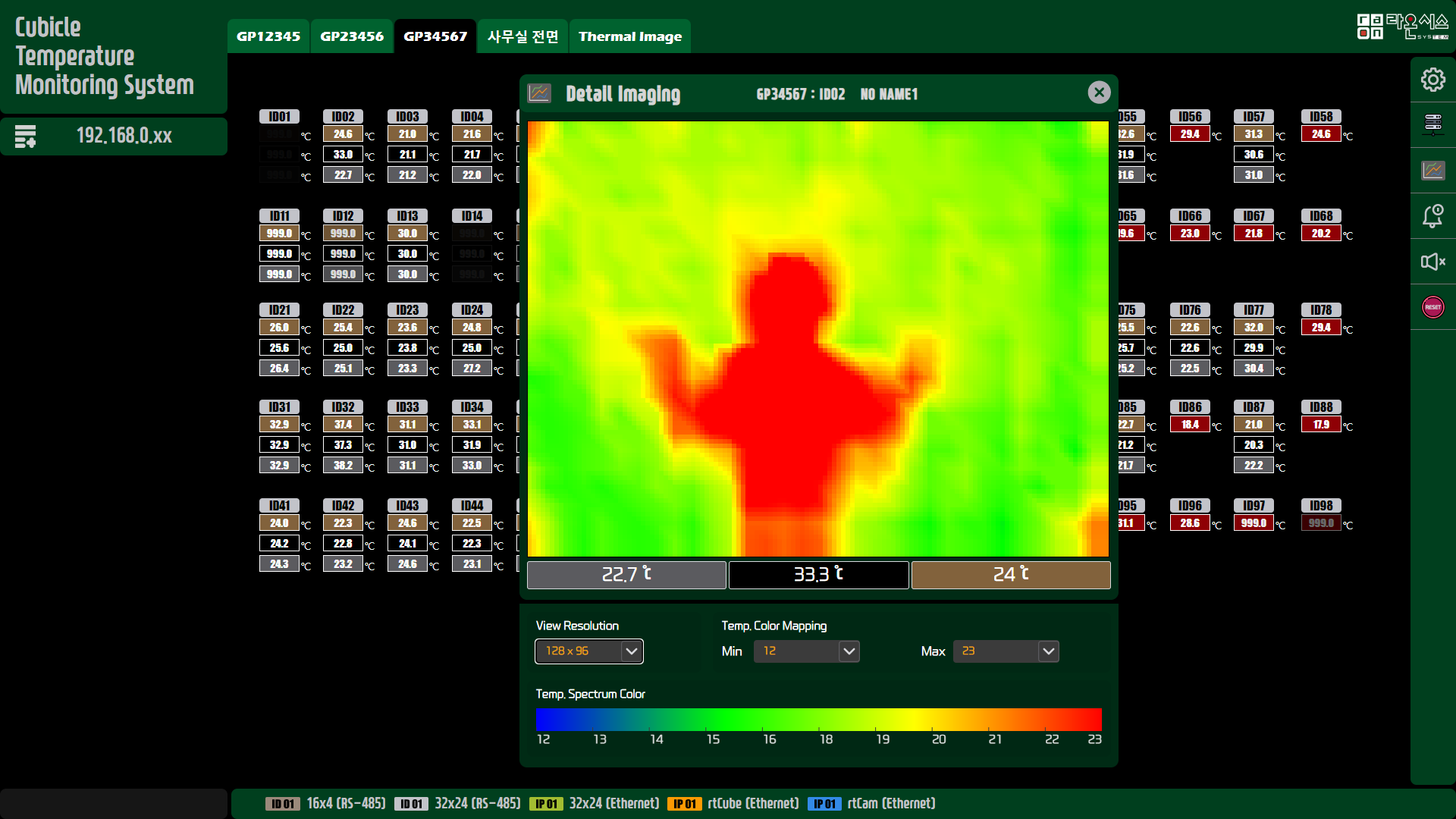

3224 상세화면(128 x 96)

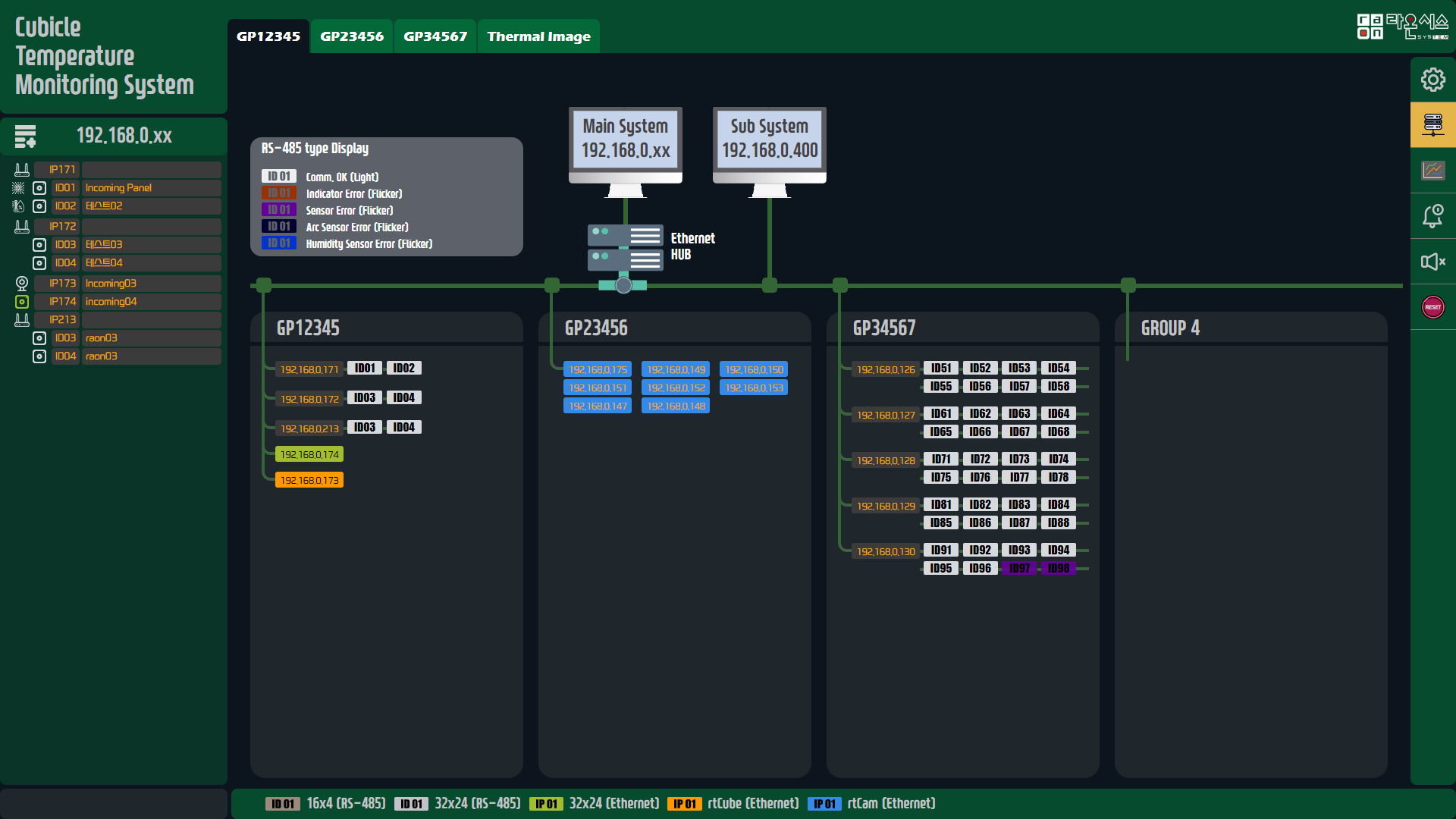

네트워크 화면

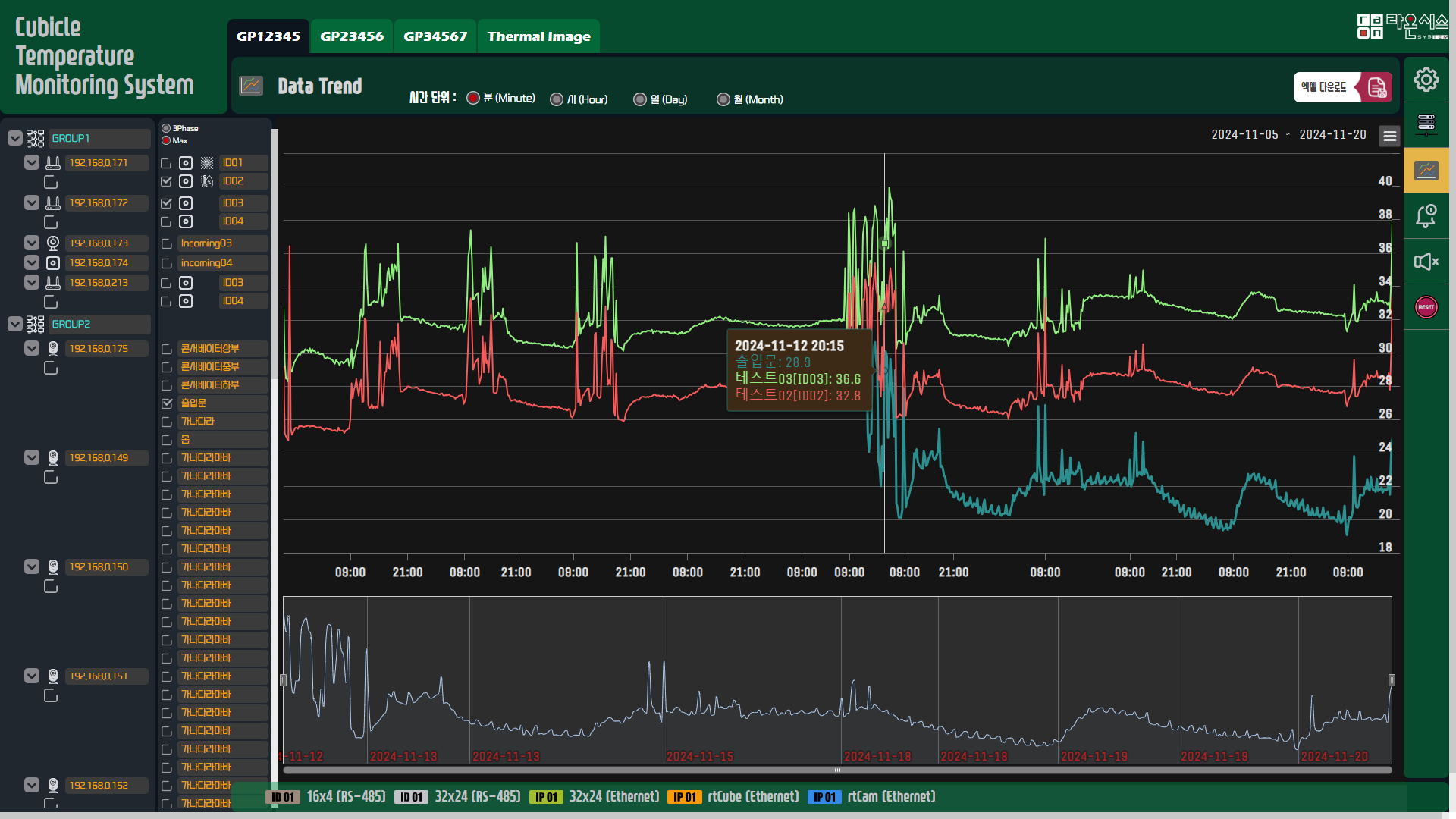

트랜드 화면

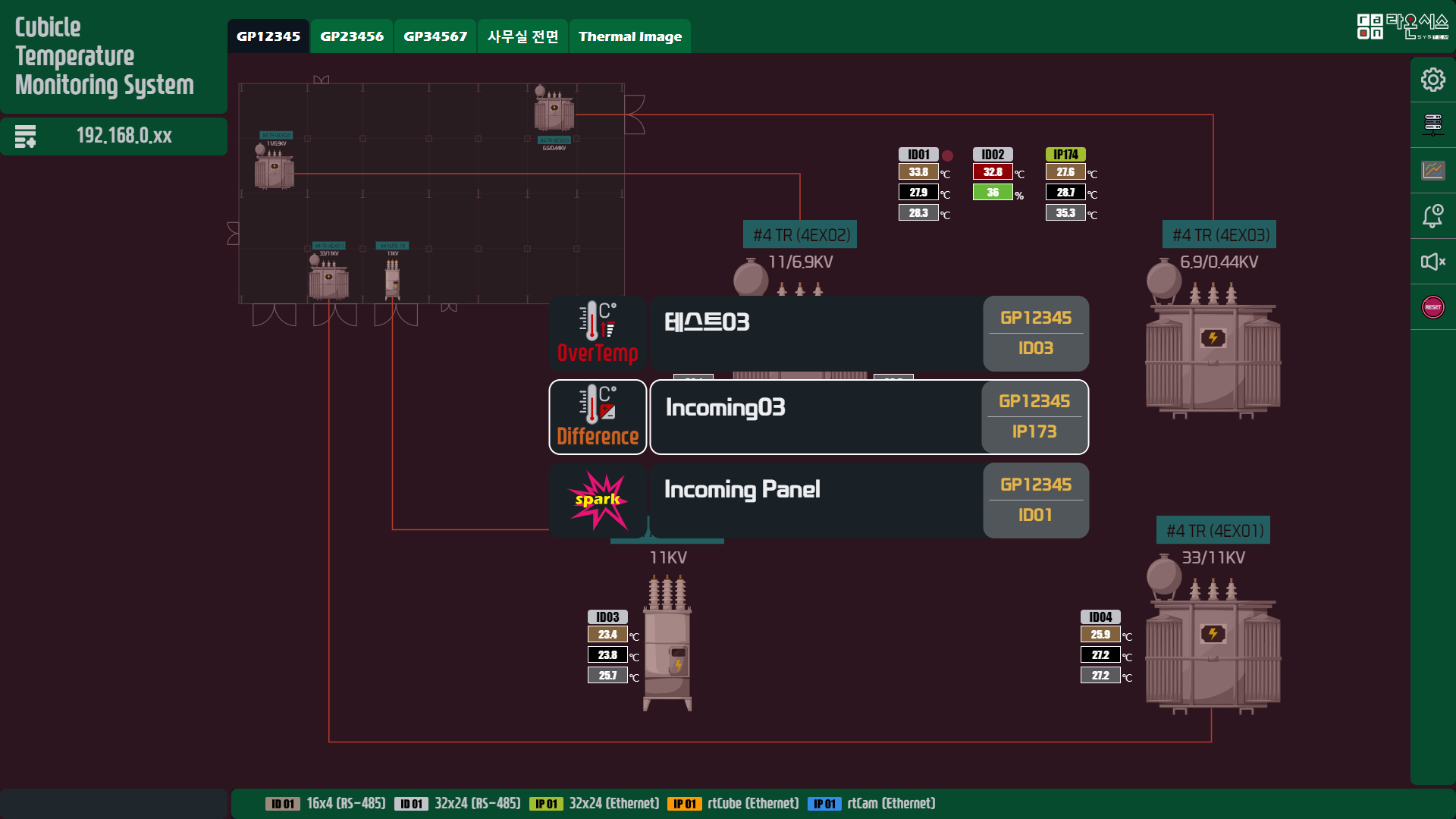

팝업 알림

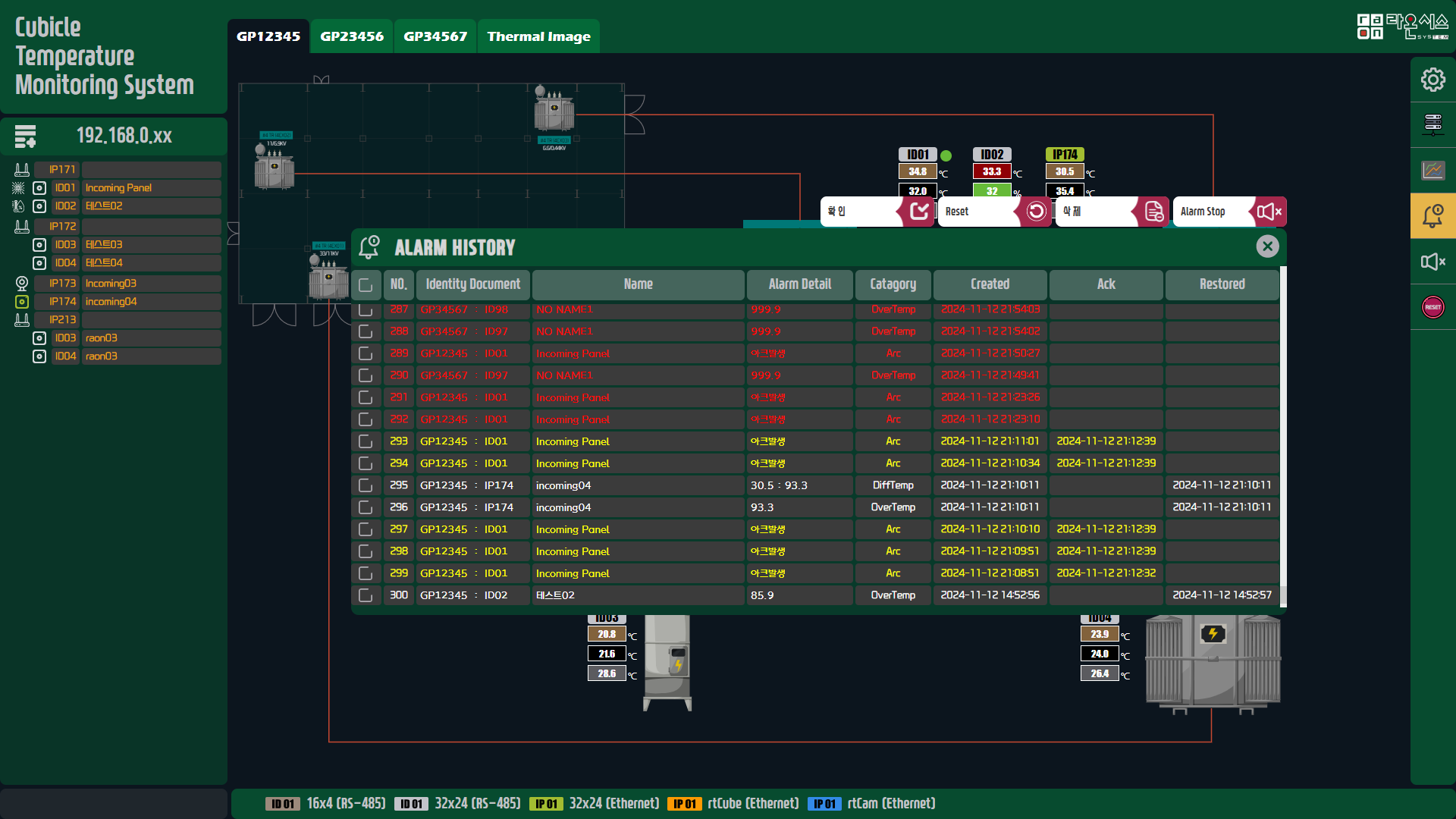

알림 이력

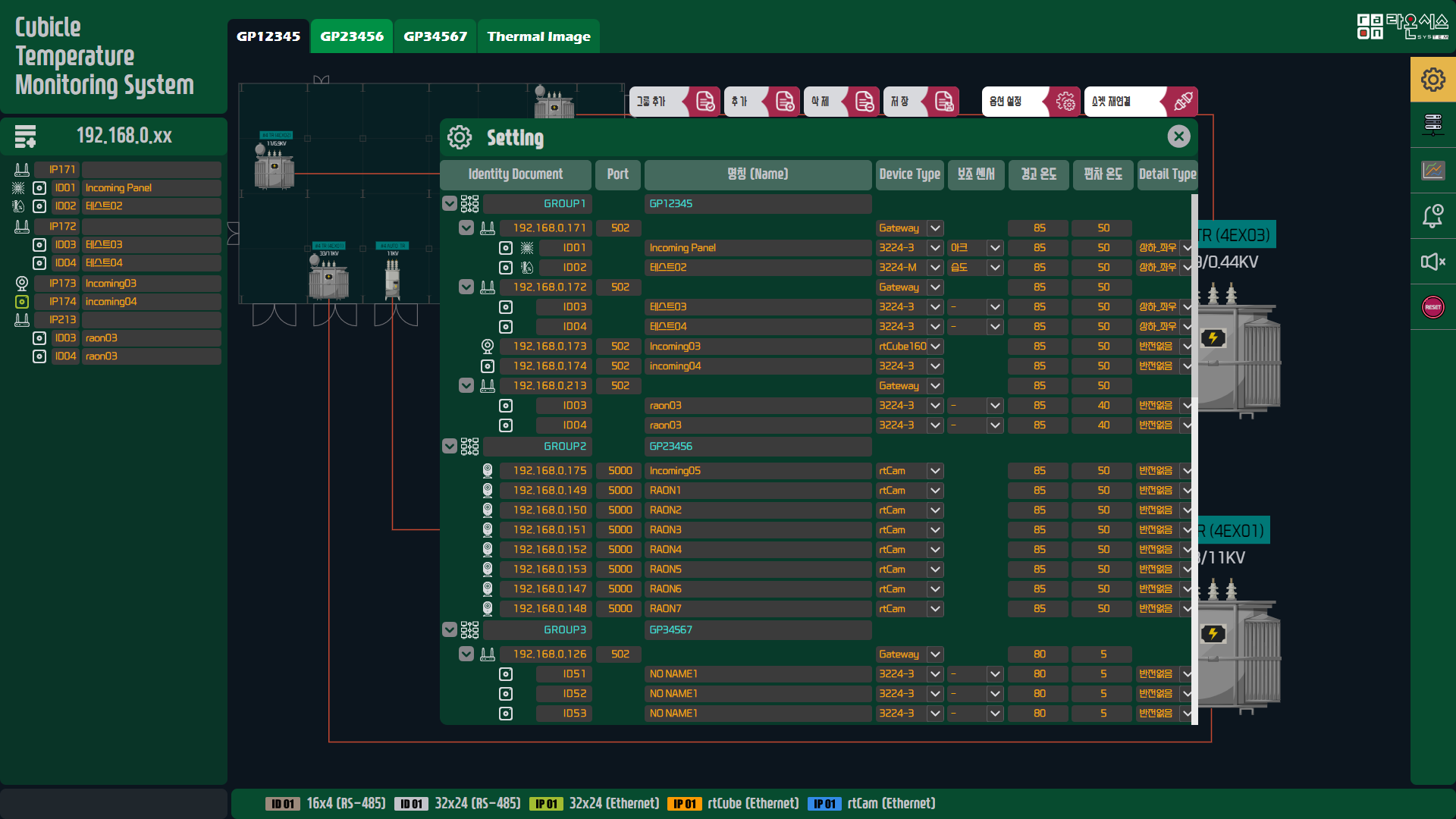

설정 화면
Intergrated Fire Monitoring System(S/W)
Model No.
RaETNGW100(Linux version)
- 조작이 간단하며 시인성을 강조한 실시간 화재통합 감시 시스템
- 4 그룹, 그룹별 60 노드, 최대 240개의 적외선 온도센서 지원
- 상한 온도 알람, 상간 편차온도 알람, 센서 에러 알람, 통신 에러 알람 표시
- 1분, 일간, 월간, 연간 온도 트랜드 저장 및 표시
- 상위 시스템(타사 SCADA, HMI)으로 데이터 중계 가능(Modbus TCP 지원)
- 자사 게이트웨이는 2개의 통신 포트를 지원함으로 자사 감시 시스템 2대 독립 운영 혹은 타사 시스템 동시 연동 가능
- 소프트웨어의 모든 기능은 사용자의 요구에 따라 커스터마이징이 가능함
제품 제원
Supported operating systems
- Linux
- 우분투 Ver. 16.04LST 이상
Function
- 실시간 감시
- 모든 온도 센서의 열화상 화면 표시(동시 1 노드)
- 온도 트렌드 저장 및 표시(1분, 일간, 월간, 연간 트렌드)
- 최고온도 또는 상별(R,S,T상) 온도 표시
- 4 그룹, 그룹별 60 노드 최대 240 노드 지원
- 상한 온도 알람, 센서 에러 알람, 통신장애 알람 기능
- 상위 시스템(타사 SCADA, HMI) 데이터 중계 기능(Modbus TCP)
PC권장사양 (* PC별도구매)
- HP Workstation Z2 G4 동급 이상
화면 구성

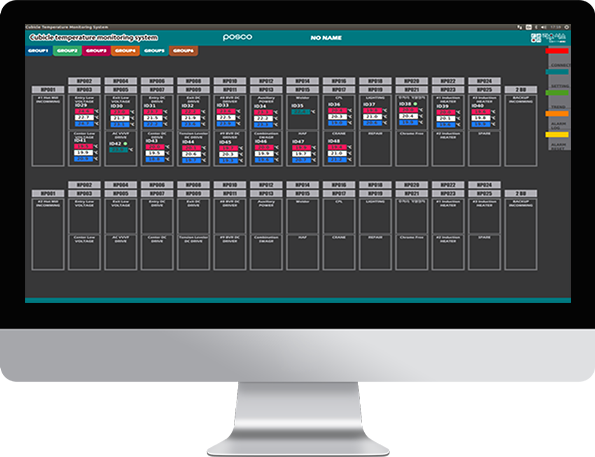

메인 화면
설정 화면
팝업 알람
알람 로그
64포인트 디테일 화면
768포인트 디테일 화면
64포인트 영상 처리 화면
64포인트 영상 처리 화면
64포인트 영상 처리 화면
