RaLVD-2330
고압반 관리 및 정비 중 작업자의 부주의로 인한 감전사고를 예방하기 위한 제품입니다.
전자기파 비접촉 간접 검출로 통전 여부를 감지하여 도어록(옵션) 및 작업자에게는 경고 안내 방송을 합니다.
자가 진단 기능을 통한 기기의 고장 여부 판단 기능이 탑재되어 있습니다.
⦁ 통전 · 정전 여부를 무선 감지
⦁ 통전, 정전 상태를 문자로 표시 (OLED)
⦁ 통전 중 인체 감지 시 경고 안내 방송 및 도어락 잠김
⦁ 정전시에는 검전 안내 방송을 하여 위험 요소를 최소화
⦁ 전압별 설정 및 경고 안내 방송 ( 22.9KV / 6.6KV / 3.3KV )
⦁ 자가 진단 기능을 통한 기기 고장 여부 판단
⦁ 방송 횟수와 방송 간격 설정
⦁ 작업자 인지에 의한 도어락 수동 해제
⦁ 고감도 레이더 센서를 사용하여 인체 감지 및 거리 설정
⦁ 네오디움 자석 / 3M 테이프 / 고정 취부홀 채택으로 설칙 간단
⦁ 경고용 안내방송 커스터마이징(Micro SD card)
⦁ 전원 공급 시 전원 사용 정전 시 배터리 전원 사용 (상시 전원용 / 배터리 내장용)
제품 제원
General
- ⦁ Model No : RaLVD-2330
- ⦁ Q-Code (품명코드) : Q4605325
- ⦁ 제품크기 : 120W x 125(150)H x 42D / 120W x 125(150)H x 48D (자석형)
- ⦁ Supply voltage : 90...230VAC / 5W
- ⦁ Operating Temperature : -10...70°C
Specification
- ⦁ 3인치 OLED LCD(256x64 dot graphic)
- ⦁ 24GHz레이더 FMCW 주파수 변조 (인체 감지)
- ⦁ 유효 최대 직선 탐지거리 : 5M 해상도 : 0.75m
- ⦁ 음성크기 : 98dB
- ⦁ 경고용 안내방송 커스터마이징
- ⦁ 타입 : 상시전원용 / 통전시 전원사용, 정전 시 배터리에 의한 구동용
Function
- ⦁ 설치 거리에 따른 전압 측정(설치거리 ±10%) (100cm – 22.9kV, 60cm – 6.6kV, 40cm – 3.3kV)
- ⦁ 전면 전자파감도 조정 볼륨
- ⦁ 1~3회 음성 반복 횟수 및 방송 간격
- ⦁ 자가 진단 기능을 통한 기기의 고장 여부 판단

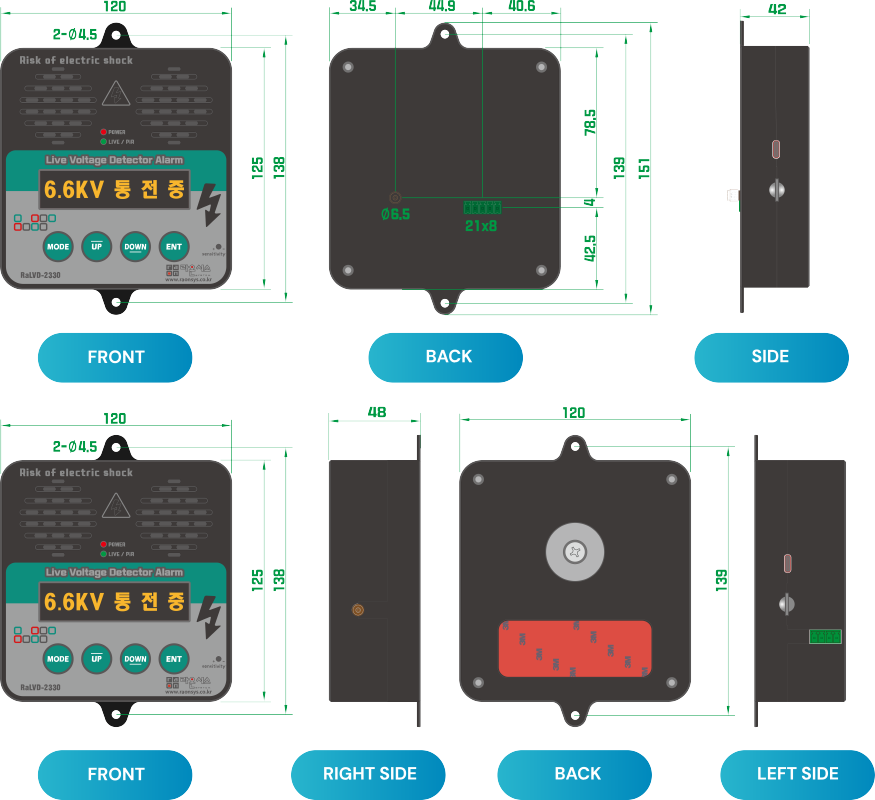

제품 치수
현장 사례
