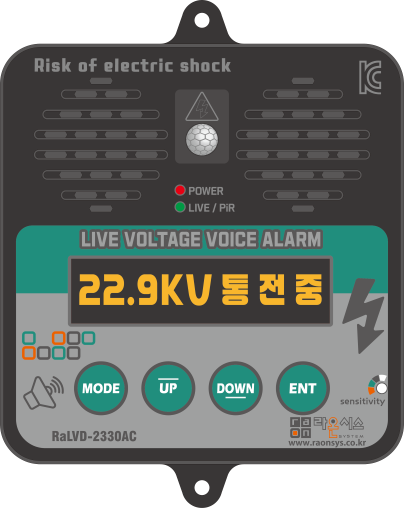

RaLVD-2330AC
고압반 유지관리 및 정비 작업 중 작업자의 부주의로 발생할 수 있는 감전사고를 예방하기 위한 안전 장치입니다.
비접촉식 전자기장(전계) 검출 방식을 적용하여 통전 여부를 정확하게 감지하고, 작업자에게 즉각적인 음성 경고를 제공합니다.
지능형 자동 감도 튜닝 기능을 통해 환경 변화에 따른 오차를 최소화하고, 최적의 판단 신뢰성을 확보합니다.
자가 진단 기능을 탑재하여 기기의 이상 유무를 상시 점검함으로써 안정적인 운영을 지원합니다.
⦁ 비접촉식
전계
검출을 통한 통전 · 정전 상태 감지
⦁ OLED 디스플레이를 통한 통전/정전 상태 직관적 표시
⦁ 지능형 자동 감도 튜닝 기능 적용
설치 환경(전압, 거리, 노이즈)에 따라 감도를 자동 최적화
오동작 최소화 및 검출 신뢰성 향상
⦁ 통전 상태에서 인체 감지 (경고 안내 방송) / 정전 상태 (검전 안내 방송으로 2차 사고 예방)
⦁ 고감도 모션 센서를 사용하여 인체 감지 및 거리 설정
⦁ 전압별 설정 및 경고 안내 방송 ( 220V ~ 22.9kV ) 최대 745KV 환경 대응
⦁ 방송 횟수와 방송 간격 설정
⦁ DI 입력 / Relay 출력 / RS-485 통신을 통해 외부 설비로 경보 신호를 전송
⦁ 경고용 안내방송 커스터마이징(Micro SD card)
⦁ 벽면(판넬) / 네오디움 자석 / 3M 테이프 / 고정 취부홀 채택으로 설치 간단
⦁ 자가 진단 기능을 통한 기기 고장 여부 판단
⦁ AC 전원형 (상시 전원 공급으로 안정적인 운영)
제품 제원
General
- ⦁ Model No : RaLVD-2330AC
- ⦁ 제품크기 : 120W x 125(150)H x 42D / 120W x 125(150)H x 48D (자석형)
- ⦁ Supply voltage : 90...230VAC , 110VDC / 5W
- ⦁ Operating Temperature : -10...70°C
Specification
- ⦁ 3인치 OLED LCD(256x64 dot graphic)
- ⦁ PiR 인체감지센서 or 24GHz 레이더 FMCW 주파수 변조 (인체 감지)
- ⦁ 모션 감지 최대 거리 : 5M 해상도 : 0.75m
- ⦁ 음성크기 : 98dB
- ⦁ 경고용 안내방송 커스터마이징
- ⦁ 타입 : 상시 전원공급용
- ⦁ DI 입력 / RELAY 출력 / RS-485 통신 Port (옵션)
- ⦁ 벽면(판넬) / 후면 네오디뮴 자석 타입 적용
Function
- ⦁ 설치 거리에 따른 전압 측정(설치거리 ±10%)
- ⦁ 전면 전자파감도 조정 볼륨
- ⦁ 1~3회 음성 반복 횟수 및 방송 간격
- ⦁ 지능형 자동 감도 오토 튜닝 기능
- ⦁ 자가 진단 기능을 통한 기기의 고장 여부 판단

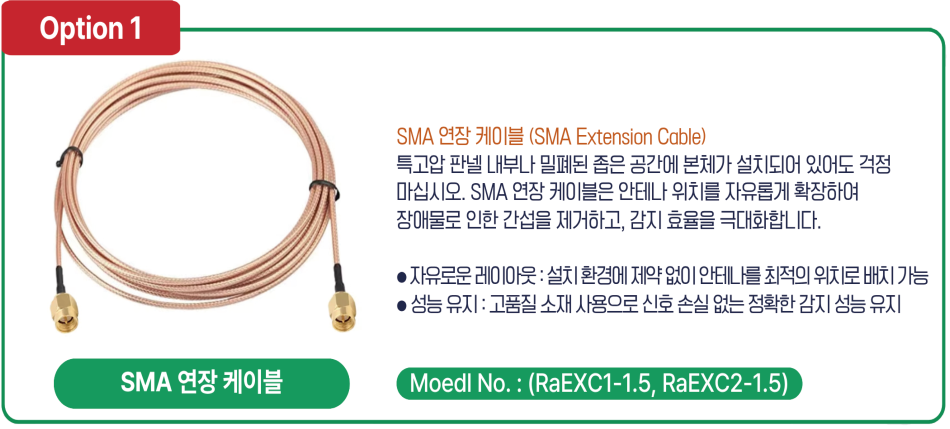

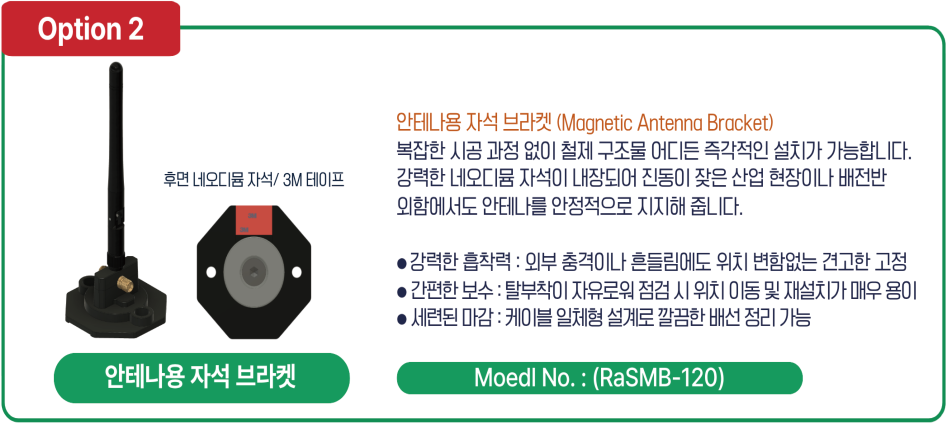

제품 옵션
|
|

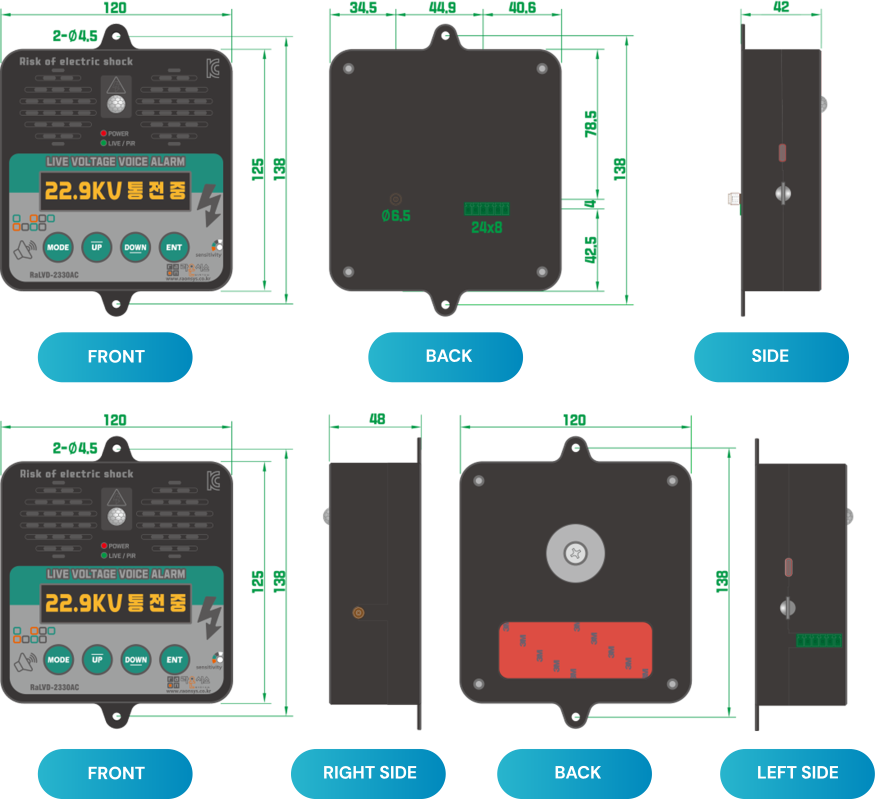

제품 치수
현장 사례
