PID Sol drive

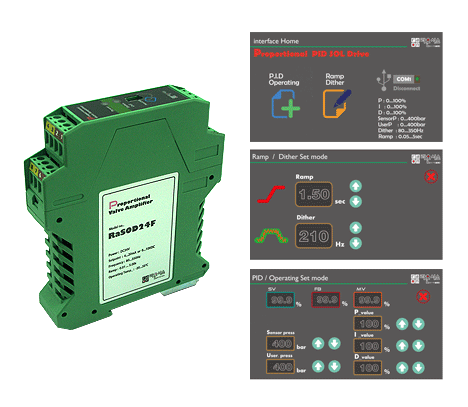

Proportional PID SOL Drive


통상 유통되는 압력 비례 밸브는 Closed-loop방식과 Open-loop방식이 있다. Closed-loop는 제어는 정밀하나 고가이고 사용방법이 복잡하다. 반면, Open-loop방식의 비례변 중 스풀 위치(LVDT)센서를 피드백 받아 제어를 하지만 제어면에서는 Closed-loop에 비해 떨어진다. 이 제품은 스풀 위치센서가 없는 Open-loop의 압력 비례변(저가)을 실제 압력을 피드백 받아 PID제어를 이용하여 Closed-loop수준의 정밀제어가 가능하다. 또한 Operating 실정도 VR를 돌려 맞추는 방식에서 Touch screen방식을 채택하여 설정이 간단하고 점검 시에도 한눈에 실제 데이터를 볼 수 있어 고장판단이 빠르다.

제품 제원

일반 사양
  • Power Supply : DC24V
  • Output : DC24V, 4A이내
  • P-sensor : 0...400bar / 4..20mA or 0...10V
  • Protective Function : 주문자 선택사항
  • Dither Freq. : 80...350Hz
  • Ramp time : 0.05...5sec
  • Model no. RaSOD24F(Feedback)
  • Model no. RaSOD24N(NonFeedback)

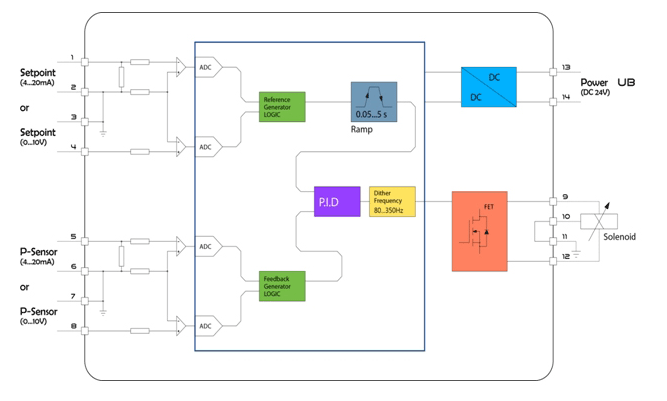

회로도 및 핀 할당
