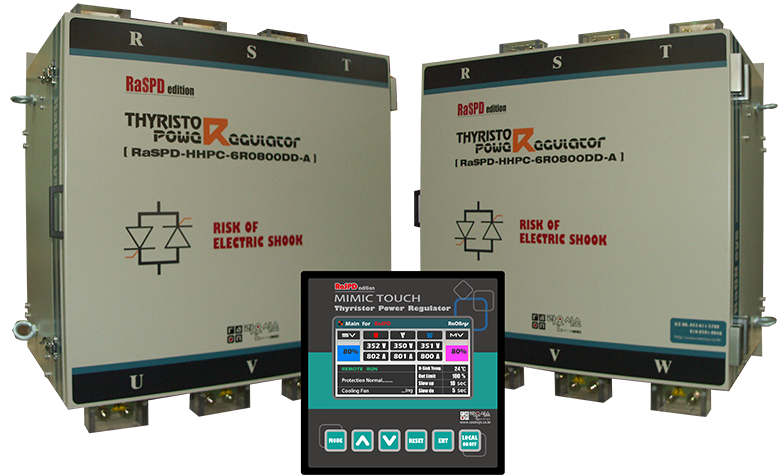

Thyristor Power Regulator for Zero-crossing control
주요 기능
제어
- ⦁ Soft Start, Soft Up/Down
- ⦁ Touch Screen 채택 (설정, 표시)
- ⦁ Smart한 출력특성
- ⦁ Mode change & Remode control
- ⦁ Local set value 설정 및 on/off
- ⦁ Output Limit 설정 및 표시
- ⦁ 상위 개폐기 Control
- ⦁ 3상 전압, 전류 실시간 표시
- ⦁ Calibration Function
- ⦁ 각종 Protection설정
- ⦁ Heatsink 온도감시
보호
- ⦁ Over current
- ⦁ Over temperature
- ⦁ Unbalance
- ⦁ Load Open
- ⦁ No Response
- ⦁ Supply Fault
- ⦁ Fuse failure
- ⦁ Device Fault
- ⦁ Blower Fault
표시
- ⦁ 3Φ Voltage, Ampere
- ⦁ Alarm message
- ⦁ 각종 Set value & Message
- ⦁ Alarm Events Save
특징
- 1Touch Screen을 통한 손쉬운 Set-up, 단순한 접근성
- 2RS485 interface 통신지원으로 단순한 Connection
- 3Soft start function with Slow up/down 지원
- 43상 전압, 전류 실시간 표시, MV(출력값) 표시
- 5빠른 방열을 위한 Heatsink 설계 with 온도 Display
- 6Multi Setpoint Input(4…20mADC)
- 7Zero-crossing mode with Variable time base
- 8다양한 Protection Function 및 동작형태 선택
- 9Zero-cross control을 위한 최적화 시스템
제품 선정
- RaSPD
- -
- HHPC
-
HHPC
일반적인 제어방식
OPDT
Open Delta 제어방식
- -
- 4
-
1 - 110[V]
2 - 220[V]
3 - 380[V]
4 - 440[V]
6 - 600[V]
- R
-
R
저항성 부하
L
유도성 부하
- 0500
-
전류용량[ A ]
ex. 0500-500A
- DD
-
SD
단상 Digital
DD
삼상 Digital
- -
- Z
-
Z
Zero crossing방식
PA
Phase angle방식
PV-전압
PA-전류
PW-전력

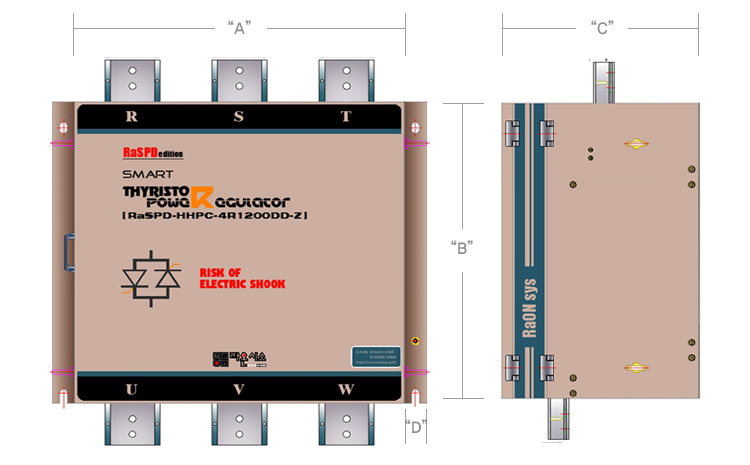

제품 제원
| 삼상 Thyristor | 단상 Thyristor | 단위 (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| 정격용량 (A) | A | B | C | D | A | B | C | 비고 |
| 이하 ~ 100 | 290 | 380 | 270 | 20 | 130 | 265 | 210 | 단자대 |
| 150 ~ 200 | 290 | 380 | 270 | 20 | 200 | 380 | 270 | Bus Bar |
| 300 ~ 500 | 450 | 430 | 300 | 30 | 240 | 430 | 300 | Bus Bar |
| 600 ~ 700 | 450 | 480 | 300 | 30 | 240 | 480 | 300 | Bus Bar |
| 800 ~ 1100 | 600 | 540 | 360 | 40 | 300 | 540 | 360 | Bus Bar |
| 1200 ~ 1500 | 600 | 580 | 360 | 40 | 300 | 580 | 360 | Bus Bar |
| 1600 ~ 이상 | 주문사양(Panel Type) | Bus Bar | ||||||
상기 제품의 외형치수는 제품 성능 향상을 위해 예고 없이 변경 될 수 있습니다.

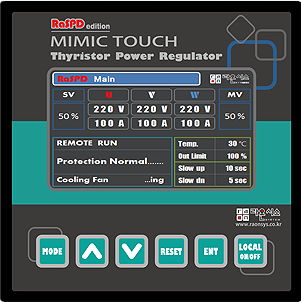

Mimic Board / RaSPD-MMB1409
⦁ 외형치수 : 144mm (W) x 144mm (H) x 65mm (D)
⦁ Cutting치수 : 137mm (W) x 137mm (H)
악세사리
3상 Main Drive Board
RaMDB-1410 ver 1.0
Input Signal
- 4...20mADC
Output
- Zero-crossing mode with Variable time base (0..100%)
Function
- Soft start / Soft up / Soft Down / Calibration / Heatsink 온도 감시 / 각종 Protection 설정 / 스마트한 출력
3상 Main Drive Board
Clamp
Cooling Blower
Heat Sink
속단 FUSE
SCR
Feedback board
Feedback Trans
FBTR100-440 / FBTR100-380 / FBTR100-220 / FBTR100-600
Input Signal
- 3Ø440VAC / 380VAC / 220VAC / 600VAC
Output
- 3 Ø 10V / 10V [Y]
Capacity
- 100VA / 200VA
Feedback Trans
제품사진을 클릭하시면 상세 스펙 및 제조사로 이동합니다.
