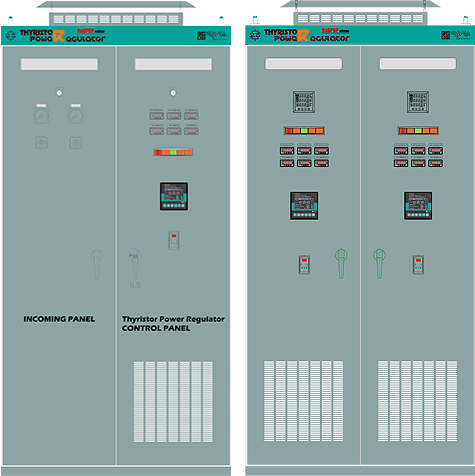

RaSPDP
제품 제원
일반 사양
- 형식 : 옥내자립형(주문자 선택가능)
- Panel 재질 : 주문자 선택사항
- Dimension : 주문자 선택사항
- Protective Function : 주문자 선택사항
- Output Terminal Block : Bus bar & Multilex T.B
- Insulation Resistance : 200 MΩ Minimum(600V DC Megger Test)
- Operating Temperaturee : 0~55 (Without Freezing)
- Operating Humidity : 35~87% RH (No Condensation)
상기 제품의 외형치수는 제품 성능 향상을 위해 예고 없이 변경 될 수 있습니다.
RaSPDP 제품 선정
- RaSPDP
- -
- HHPC
-
HHPC
일반적인 제어방식
OPDT
Open Delta 제어방식
- -
- 4
-
1 - 110[V]
2 - 220[V]
3 - 380[V]
4 - 440[V]
6 - 600[V]
- R
-
R
저항성 부하
- 1500
-
전류용량[ A ]
ex. 0500-500A
- DD
-
SA
단상 Analog
DA
삼상 Analog
SD
단상 Digital
DD
삼상 Digital
- -
- Z
-
Z
Zore
- 3
- 회로수
- B.FR
-
Cubicle
A-type B.FR-type
전,후면 DOOR
B.F-type
전면 DOOR
C-type
Incoming + 전면배치
전,후면 DOOR

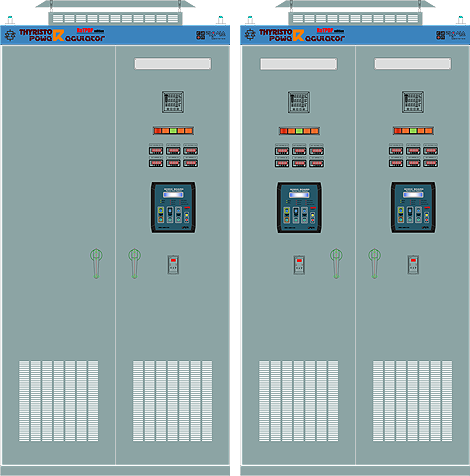

RaTPDP
제품 제원
일반 사양
- 형식 : 옥내자립형(주문자 선택가능)
- Panel 재질 : 주문자 선택사항
- Dimension : 주문자 선택사항
- Protective Function : 주문자 선택사항
- Output Terminal Block : Bus bar & Multilex T.B
- Insulation Resistance : 200 MΩ Minimum(600V DC Megger Test)
- Operating Temperaturee : 0~55 (Without Freezing)
- Operating Humidity : 35~87% RH (No Condensation)
상기 제품의 외형치수는 제품 성능 향상을 위해 예고 없이 변경 될 수 있습니다.
RaTPDP 제품 선정
- RaTPDP
- -
- HHPC
-
HHPC
일반적인 제어방식
OPDT
Open Delta 제어방식
- -
- 4
-
1 - 110[V]
2 - 220[V]
3 - 380[V]
4 - 440[V]
6 - 600[V]
- R
-
R
저항성 부하
L
유도성 부하
- 1500
-
전류용량[ A ]
ex. 0500-500A
- DD
-
SA
단상 Analog
DA
삼상 Analog
SD
단상 Digital
DD
삼상 Digital
- -
- SD
-
P
전압형
A
전류형
P
전력형
- 3
- 회로수
- B.FR
-
Cubicle
A-type B.FR-type
전,후면 DOOR
B.F-type
전면 DOOR
C-type
Incoming + 전면배치
전,후면 DOOR
제품 타입

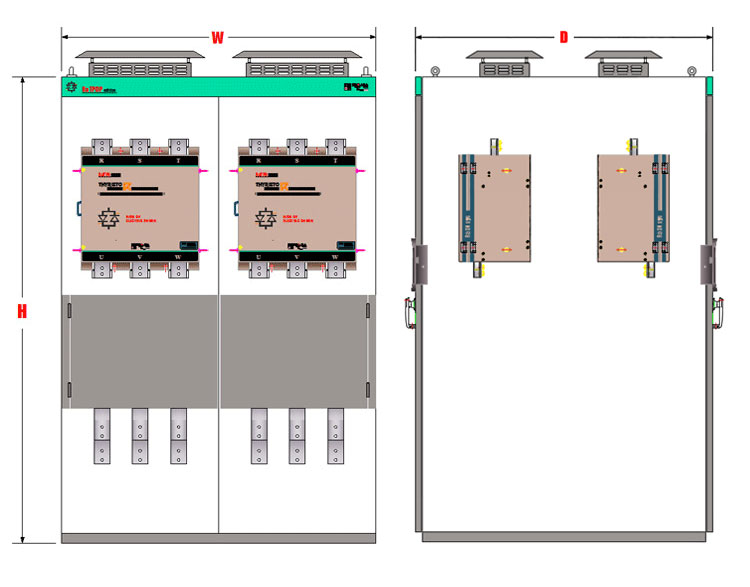

A type
General Cubicle size (전·후면 배치형) / (전·후면 DOOR)
| CUBICLE SIZE | 가로(W) | 세로(H) | 깊이(D) |
|---|---|---|---|
| 2회로 | 800 | 2350 | 1500(-200) |
| 3회로 | 1600(-100) | 2350 | 1500(-200) |
| 4회로 | 1600(-100) | 2350 | 1500(-200) |
공간이 협소한 경우 권장 사이즈에서 ( )수치만큼 줄여서 제작가능

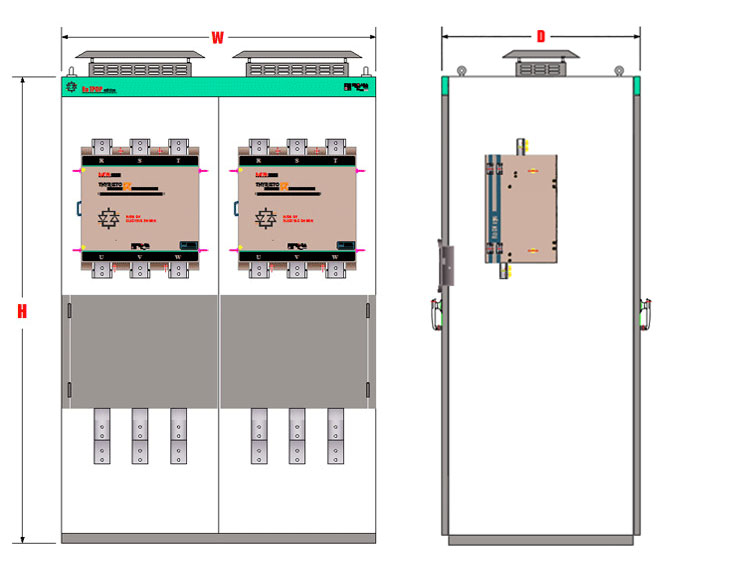

B.FR type
General Cubicle size (전면 배치형) / (전·후면 DOOR) or (전면 DOOR)
| CUBICLE SIZE | 가로(W) | 세로(H) | 깊이(D) |
|---|---|---|---|
| 1회로 | 1000(-200) | 2350 | 1000(-100) |
| 2회로 | 1800 | 2350 | 1000(-100) |
| 3회로 | 2600(-200) | 2350 | 1000(-100) |
| 4회로 | 3000 | 2350 | 1200 |
공간이 협소한 경우 권장 사이즈에서 ( )수치만큼 줄여서 제작가능 / 전면 DOOR만 제작가능

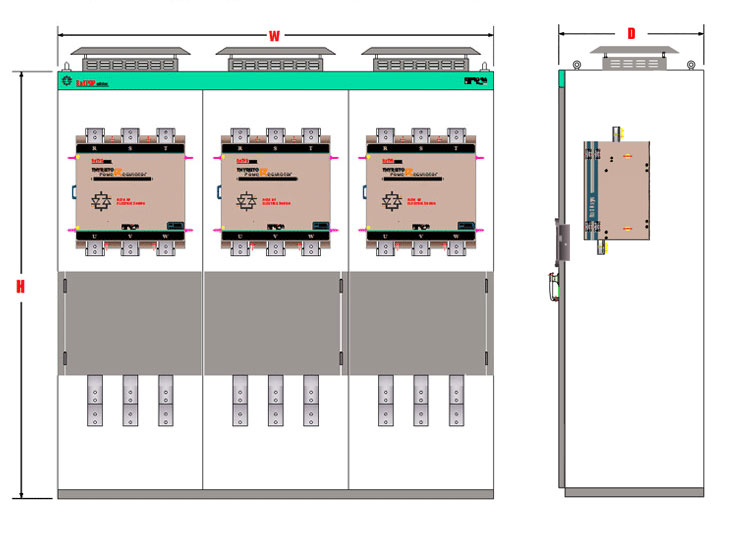

B.F type
General Cubicle size (전면 배치형) / (전·후면 DOOR) or (전면 DOOR)
| CUBICLE SIZE | 가로(W) | 세로(H) | 깊이(D) |
|---|---|---|---|
| 1회로 | 1000(-200) | 2350 | 1000(-100) |
| 2회로 | 1800 | 2350 | 1000(-100) |
| 3회로 | 2600(-200) | 2350 | 1000(-100) |
| 4회로 | 3000 | 2350 | 1200 |
공간이 협소한 경우 권장 사이즈에서 ( )수치만큼 줄여서 제작가능 / 전면 DOOR만 제작가능
