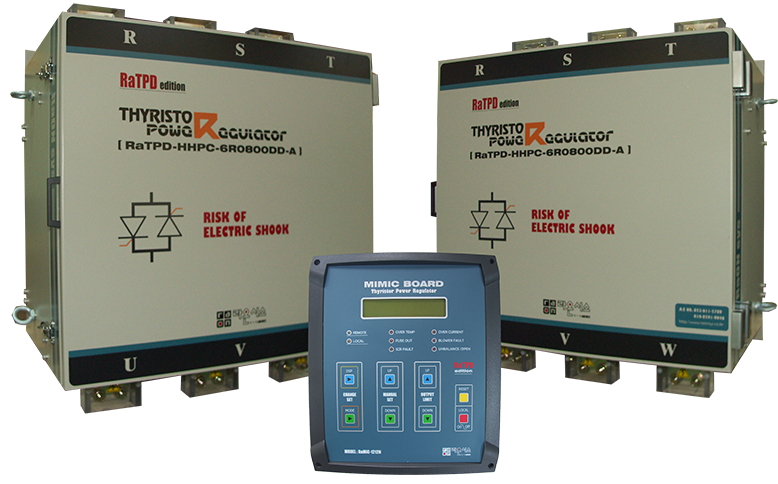

Thyristor Power Regulator for Phase angle control
주요 기능
제어
- ⦁ Soft Start, Soft Up/Down
- ⦁ 1st, 2nd Over current 설정
- ⦁ Output limit & Max current 설정
- ⦁ 출력특성(직선성)
- ⦁ Mode change & Remote control
- ⦁ Local set value 설정 및 on/off
- ⦁ Division control
- ⦁ 상위 개폐기 Control
- ⦁ 전압, 전류, 전력 Feedback (선택)
- ⦁ 적용부하 ： 모든 부하에 적용
- ⦁ Calibration
- ⦁ External reset & key lock
- ⦁ 통신 인터페이스 (Option)
보호
- ⦁ Over current
- ⦁ Over temperature
- ⦁ Fuse failure
- ⦁ Cooling blower failure
- ⦁ 돌입전류 보호
- ⦁ SCR Fault(자가진단)
표시
- ⦁ 3Φ Voltage, Ampere
- ⦁ Alarm message
- ⦁ 각종 Set value & Message
- ⦁ Alarm Events Save
제품 선정
- RaTPD
- -
- HHPC
-
HHPC
일반적인 제어방식
OPDT
Open Delta 제어방식
- -
- 4
-
1 - 110[V]
2 - 220[V]
3 - 380[V]
4 - 440[V]
6 - 600[V]
- R
-
R
저항성 부하
L
유도성 부하
- 0500
-
전류용량[ A ]
ex. 0500-500A
- DD
-
SA
단상 Analog
DA
삼상 Analog
SD
단상 Digital
DD
삼상 Digital
- -
- SD
-
P
전압형
A
전류형
P
전력형

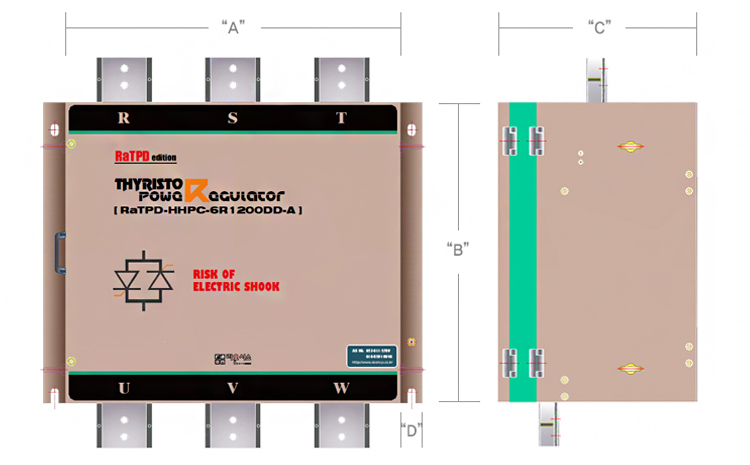

제품 제원
| 삼상 Thyristor | 단상 Thyristor | 단위 (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| 정격용량 (A) | A | B | C | D | A | B | C | 비고 |
| 이하 ~ 100 | 290 | 380 | 270 | 20 | 130 | 265 | 210 | 단자대 |
| 150 ~ 200 | 290 | 380 | 270 | 20 | 200 | 380 | 270 | Bus Bar |
| 300 ~ 500 | 450 | 430 | 300 | 30 | 240 | 430 | 300 | Bus Bar |
| 600 ~ 700 | 450 | 480 | 300 | 30 | 240 | 480 | 300 | Bus Bar |
| 800 ~ 1100 | 600 | 540 | 360 | 40 | 300 | 540 | 360 | Bus Bar |
| 1200 ~ 1500 | 600 | 580 | 360 | 40 | 300 | 580 | 360 | Bus Bar |
| 1600 ~ 이상 | 주문사양(Panel Type) | Bus Bar | ||||||
상기 제품의 외형치수는 제품 성능 향상을 위해 예고 없이 변경 될 수 있습니다.

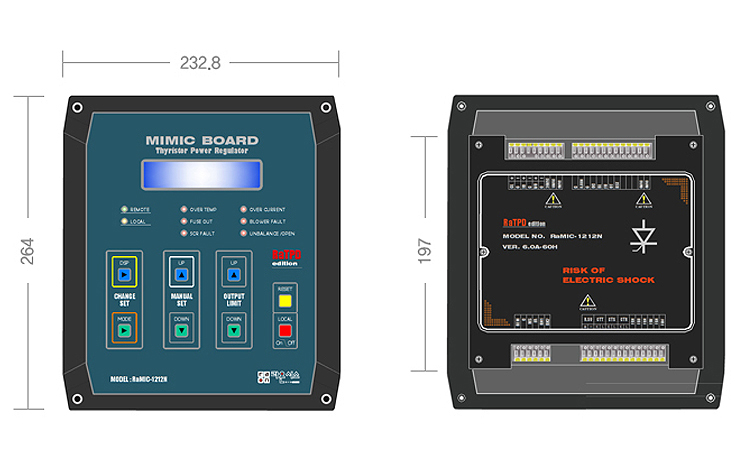

Mimic Board
Model No.
RaMic-1212N
- Cutting치수 : 197mmW * 197mmH ± 0.5 ( M3 BOLT 사용 )
악세사리

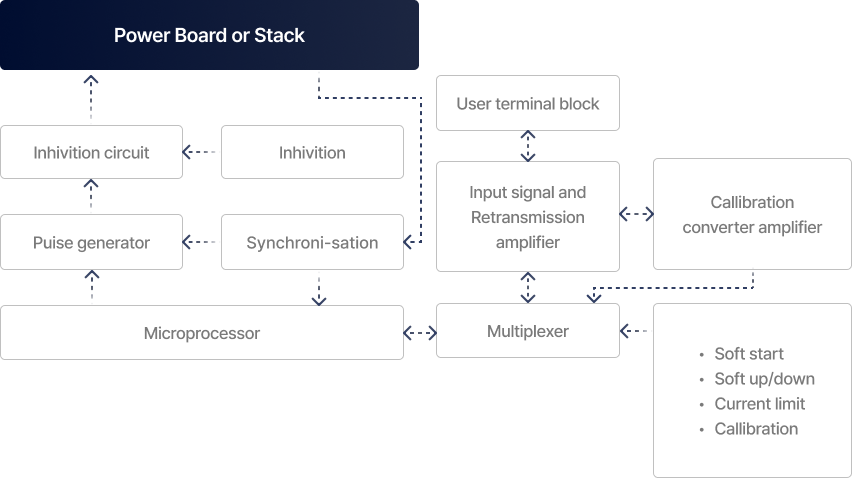

3상 Main Drive Board
Rabd1212 (Ver.60a)
Input Signal
- 4...20mADC / 1~5 VDC / 0~10 VDC
Output Rane
- Phase-angle Pulse(0~99%)
Feedback function
- Voltage feedback, Current feedback
Function
- Soft start / Soft up / Current limit / Calibration / Short circuit
Type of alarm
- 2nd Over Current, Short circuit
3상 Main Drive Board
단상 Driver Board
SGH P9501
Input Signal
- 4...20mADC / 1~5 VDC / 0~10 VDC
Output Rane
- Phase-angle Pulse(0~99%)
Feedback function
- Voltage feedback, Current feedback
Function
- Soft start / Soft up / Current limit / Calibration / Short circuit
Type of alarm
- 2nd Over Current, Short circuit
단상 Drive Board

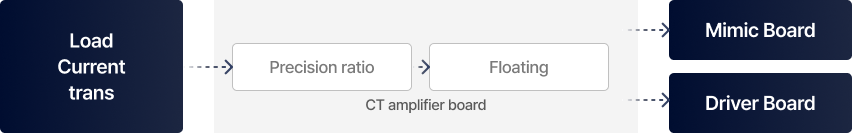

Feedback Board
CT amplifier board | CTAMP-2002
Input
- 5A (Rated Current)
Output Rane
- 5VDC Floatiog
Function
- Precision ratio, Floatiog

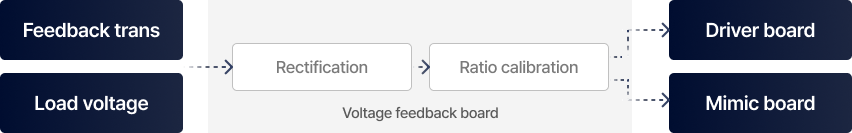

Voltage feedback board | VRB-3P
Input
- 3P 10VAC
Output Rane
- 5VDC
Function
- Rectfication, Ratio calibration
Feedback Board

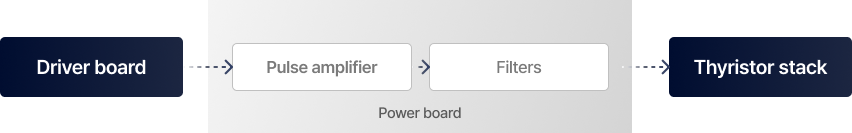

Power Board
SGH GA04
Input
- Phase-angle Pulse
Output
- Phase-angle Pulse
Function
- Pulse amplifier, Filters
Power Board
Phase Trans
PHTR06-440 / PHTR06-380 / PHTR06-220
Input
- 1 Ø 440VAC, 380VAC, 220VAC
Output
- 1Ø 18VAC
Capacity
- 6Va
PHTR12-440 / PHTR12-380 / PHTR12-220
Input
- 1 Ø 440VAC, 380VAC, 220VAC
Output
- 1Ø 18VAC
Capacity
- 12Va
PHTR16-440 / PHTR16-380 / PHTR16-220
Input
- 1 Ø 440VAC, 380VAC, 220VAC
Output
- 1Ø 18VAC
Capacity
- 16Va
PHTR40-440 / PHTR60-600
Input
- 1 Ø 440VAC, 380VAC, 220VAC
Output
- 1Ø 18VAC
Capacity
- 40Va
Phase Trans
Mimic/Feedback Trans
Mimic Transformer | MMTR100-220
Input
- 1Ø 220VAC
Output
- 1Ø 18VAC / 18VA HALF
Capacity
- 100VA
Feedback Transformer | FBR100-440 / FBTR100-380 / FBTR100-220 / FBTR200-600
Input
- 3 Ø 440VAC, 380VAC, 220VAC
Output
- 3Ø 10V / 10V [Y]
Capacity
- 100VA / 200VA
Mimic/Feedback Trans
Thyristor 소자
속단 FUSE
R.C Filter
RCF50-2047
Line Volt(L/A)
- 440VAC
Phaset
- 3Ø (△)
Maker
- 라온시스 (RaONsys)
특징
- 서지 흡수 능력이 큽니다.
- 응답성이 뛰어나며 급격한 펄스 전압도 흡수 가능합니다.
- 고 역주파수에 대해 임피던스가 아주 적어 저 레벨의 고주파 잡음에 대해 억제력이 있습니다.
- Device의 보호 및 dv/dt의 개선용으로 CR 시정수를 갖는데 효과가 큽니다.
R.C Filter
Clamp
Thermo-conductor
Cooling Blower
Heat Sink
제품사진을 클릭하시면 상세 스펙 및 제조사로 이동합니다.
